В школе мы довольно подробно изучаем геометрические построения с помощью циркуля и линейки и решаем много задач. А как решить такие же задачи на местности? Ведь невозможно вообразить себе такой огромный циркуль, который мог бы очертить окружность школьного стадиона или линейку для разметки дорожек парка.

Знание геометрии и умение применять эти знания на практике полезно в любой профессии. Традиционно построения на местности производят для съемки плана земельного участка и для закладки фундаментов. Однако, такие знания бывают довольно часто нужны и в других областях деятельности.

Можно подумать, что работа на местности ничем существенно не отличается от работы циркулем и линейкой на обыкновенной бумаге. Но это не так. На местности расстояния между точками довольно велики и нет таких линеек и циркулей, которые могли бы помочь нам. Да и вообще чертить на земле какие-либо линии затруднительно. Таким образом, построения на местности, основываясь на геометрических законах, имеют свою специфику.

Во - вторых, запрещается при построениях проводить какие-либо дуги. Поэтому, циркуля у нас фактически нет. Все, что остается от циркуля, это возможность откладывать на данных (проложенных) прямых конкретные расстояния, которые должны быть заданы не численно, а с помощью двух точек, уже обозначенных колышками, где-то на местности. Сами расстояния будут измеряться шагами, ступнями, пальцами рук, или любыми подходящими для этой цели предметами.

Чтобы вешка стояла прямо, применяют отвес (какой – либо грузик, подвешенный на нитке). Ряд вбитых в землю вех и обозначает отрезок прямой линии на местности. В выбранном направлении ставят две вехи на расстоянии друг от друга, между ними другие вехи, так, чтобы глядя через одну, другие прикрывались друг другом.

Слайд 2

Слайд 3

Слайд 4

Слайд 5

Специфика

Во - первых, все прямые не проводятся на земле, а прокладываются, т. е. отмечается на них, например, колышками, достаточно густая сеть точек. Обычно прокладку прямых на местности называют провешиванием прямых.

Слайд 6

Слайд 7

Слайд 8

Веха -

вертикальная прямая жердь, которая становится для обозначения точки на местности имеет длину около 2 м; заострена на одном конце, для того, чтобы ее можно было воткнуть в землю

Провешивание

способ обозначения в зимнее время дорог, колонных путей, троп (лыжней), переправ путем расстановки вдоль них вех или других хорошо видимых знаков для ориентирования и движения пограничных нарядов, подразделений, транспортных средств и др.

Пограничный словарь. - М.: Академия Федеральной ПС РФ . 2002 .

Синонимы :

Смотреть что такое "Провешивание" в других словарях:

ПРОВЕШИВАНИЕ - ПРОВЕШИВАНИЕ, провешивания, мн. нет, ср. (геод.). Обозначение вехами границы, направления. Провешивание участка. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

провешивание - просушивание, взвешивание Словарь русских синонимов. провешивание сущ., кол во синонимов: 3 взвешивание (15) … Словарь синонимов

провешивание - маркировка линии трассирование — Тематики нефтегазовая промышленность Синонимы маркировка линиитрассирование EN tracing …

Провешивание

Провешивание - I ср. процесс действия по гл. провешивать I II ср. процесс действия по гл. провешивать II Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 … Современный толковый словарь русского языка Ефремовой

провешивание - провешивание, провешивания, провешивания, провешиваний, провешиванию, провешиваниям, провешивание, провешивания, провешиванием, провешиваниями, провешивании, провешиваниях (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») … Формы слов

ПРОВЕШИВАНИЕ ЛИНИИ (вешение) - обозначение на местности направления линии посредством установки вех в таком положении, чтобы их оси находились в одной вертикальной плоскости. П. л. производят при трассировании жел. дор. пути, разбивке поперечников, осей сооружений и т. д. при… … Технический железнодорожный словарь

взвешивание - соображение, прикидывание, обдумывание, обсуждение, вешение, отвешивание, отвес, провешивание, рассуждение, раздумывание, продумывание, обмозгование, вешание, завешивание Словарь русских синонимов. взвешивание сущ. завешивание Словарь русских… … Словарь синонимов

просушивание - обсушка, высыхание, провяливание, обсушивание, просушка, высушивание, провешивание, промокание Словарь русских синонимов. просушивание сущ., кол во синонимов: 8 высушивание (14) … Словарь синонимов

подвесной потолок - потолок подвесной Потолок, прикрепляемый к перекрытию на подвесках [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] подвесной потолок фальшпотолок навесной потолок Потолок, состоящий из съемных и взаимозаменяемых… … Справочник технического переводчика

а А Косинова Юлия, Артамонова Мария

Специфика Во - первых, все прямые не проводятся на земле, а прокладываются, т. е. отмечается на них, например, колышками, достаточно густая сеть точек. Обычно прокладку прямых на местности называют провешиванием прямых.

Веха - вертикальная прямая жердь, которая становится для обозначения точки на местности имеет длину около 2 м; заострена на одном конце, для того, чтобы ее можно было воткнуть в землю

Прием «проведения» длинных отрезков прямых на местности называется провешиванием Он широко используется на практике, например, при рубке лесных просек, при прокладывании трассы шоссейной или железной дороги, линий высоковольтных передач и т.д.

Провешивание прямой на местности. наблюдатель

Спасибо за внимание!

Г Л А В А I.

ОСНОВНЫЕ ПОНЯТИЯ.

§7. ПРОВЕШИВАНИЕ ПРЯМОЙ ЛИНИИ НА ПОВЕРХНОСТИ ЗЕМЛИ.

Для провешивания, т. е. проведения прямых линий на земле, пользуются вехами.

Вехи - это колья, заострённые с одной стороны. Обыкновенно вехи бывают длиной в 1 1 / 2 - 2 м. Для лучшей видимости вехи закрашивают в два цвета (чаще всего в красный и белый).

Слово «провешивание» и образовалось от слова "веха".

Если нужно провешить прямую линию между двумя точками А и В, положение которых дано, то сначала в этих точках ставятся вехи; затем между ними устанавливается промежуточная веха С так, чтобы вехи А и С закрывали веху В (черт. 31).

Если расстояние от точки А до точки В большое, то приходится ставить ещё вехи между точками A и С и между С и В. Вообще при провешивании прямой линии на ровной поверхности земли необходимо, чтобы расстояние между вехами было от 50 до 100 м, а на холмистой от 10 до 50 м.

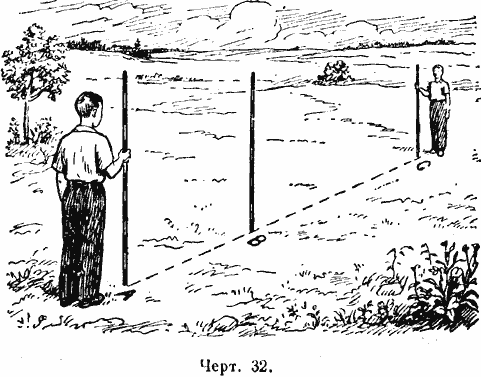

Иногда приходится провешить прямую линию, направление которой задано двумя вехами, поставленными в точках А и В. В этом случае прямая линия продолжается в нужном направлении за веху В так, чтобы следующую веху С закрывали вехи А и В (черт. 32).

Затем ставятся следующие вехи так, чтобы их закрывали две ранее поставленные вехи.

Необходимо, чтобы все вехи стояли вертикально. Правильность вертикального направления проверяется с помощью отвеса. Отвес - это шнур, на конце которого имеется небольшой груз (черт. 33).

Упражнения.

1. Начертить отрезок и разделить его с помощью масштабной линейки на 2 равные части (на 3, 4, 5, 8, 10 равных частей).

2. Начертить отрезок и приближённо разделить его с помощью циркуля на 2 равные части (на 3, 5, 8 равных частей).

3. Сколько всего отрезков на чертеже 34? на чертеже 35?
