Вычислительная машина блеза паскаля. Арифмометр и суммирующие машины: Исторический обзор

Первым изобретателем, механических счетных машин, стал гениальный француз Блез Паскаль. Сын сборщика налогов, Паскаль задумал построить вычислительное устройство, наблюдая бесконечные утомительные расчеты своего отца. В 1642 г., когда Паскалю было всего 19 лет, он начал работать над созданием суммирующей машины. Паскаль умер в возрасте 39 лет, но, несмотря на столь короткую жизнь, навечно вошел в историю как выдающийся математик, физик, писатель и философ. В его честь назван один из самых распространенных современных языков программирования.

Суммирующая машина Паскаля, «паскалина», представляла собой механическое устройство - ящик с многочисленными шестеренками. Всего приблизительно за десятилетие он построил более 50 различных вариантов машины. При работе на «паскалине» складываемые числа вводились путем соответствуюшего поворота наборных колесиков. Каждое колесико с нанесенными на него делениями от 0 до 9 соответствовало одному десятичному разряду числа - единицам, десяткам, сотням и т. д. Избыток над 9 колесико «переносило», совершая полный оборот и продвигая соседнее слева «старшее» колесико на 1 вперед. Другие операции выполнялись при помощи довольно неудобной процедуры повторных сложений.

1642г. Суммирующая машина Паскаля производила арифметические действия приСуммирующая машина Паскаля вращении связаных колесиков с цифровыми делениями.

Хотя машина вызвала всеобщий восторг, она не принесла Паскалю богатства. Тем не менее изобретенный им принцип связанных колес явился основой, на которой строил ось большинство вычислительных устройств на протяжении следующих трех столетий.

Основной недостаток «паскалины» состоял в неудобстве выполнения на ней всех операций, кроме простого сложения. Первая машина, позволявшая легко производить вычитание, умножение и деление, была изобретена позже в том же XVII в. в Германии. Заслуга этого изобретения принадлежит гениальному человеку, творческое воображение которого казалось неисчерпаемым. Готфрид Вильгельм Лейбниц родился в 1646 г. в Лейпциге. Он принадлежал к роду, известному своими учеными и политическими деятелями. Его отец, профессор этики, умер, когда ребенку было всего 6 лет, но к этому времени Лейбницем уже овладела жажда знаний. Дни напролет он проводил в отцовской библиотеке, читая книги и занимаясь историей, латинским и греческим языками и другими предметами.

Поступив в Лейпцигский университет в возрасте 15 лет, он по своей эрудиции, пожалуй, не уступал многим профессорам. И все же теперь перед ним открылся совершенно новый мир. В университете он впервые познакомился с работами Кеплера, Галилея и других ученых, стремительно расширявших границы научного познания. Темпы научного прогресса поразили воображение молодого Лейбница, и он решил включить в свою учебную про грамму математику.

В возрасте 20 лет Лейбницу предложили должность профессора в Нюрнбергском университете. Он отклонил это предложение, предпочтя жизни ученого дипломатическую карьеру. Однако, пока он разъезжал в карете из одной европейской столицы в другую, его беспокойный ум терзали всевозможные вопросы из самых различных областей науки и философии - от этики до гидравлики и астрономии. В 1672 г., находясь в Париже, Лейбниц познакомился с голландским математиком и астрономом Христиан ом Гюйгенсом. Видя, как много вычислений приходится делать астроному, Лейбниц решил изобрести механическое устройство, которое облегчило бы расчеты. «Поскольку это недостойно таких замечательных людей, - писал Лейбниц, - подобно рабам, терять время на вычислительную работу, которую можно было бы доверить кому угодно при использовании машины».

В 1673 г. он изготовил механический калькулятор. Сложение производил ось на нем по существу так же, как и на «паскалине», однако Лейбниц включил в конструкцию движущуюся часть (прообраз подвижной каретки будущих настольных калькуляторов) и ручку, с помощью которой можно было крутить ступенчатое колесо или - в последующих вариантах машины - цилиндры, расположенные внутри аппарата. Этот механизм с движущимся элементом позволял ускорить повторяющиеся операции сложения, необходимые для перемножения или деления чисел. Само повторение тоже было автоматическим.

1673 г. Калькулятор Лейбница ускорил выполнение операций умножения и деления.

Лейбниц продемонстрировал свою машину в Французской академии наук и Лондонском королевском обществе. Один экземпляр машины Лейбница попал к Петру Великому, который подарил ее китайскому императору, желая поразить того европейскими техническими достижениями. Но Лейбниц прославился прежде всего не этой машиной, а созданием дифференциального и интегрального исчисления (которое независимо разрабатывал в Англии Исаак Ньютон). Он заложил также основы двоичной системы счисления, которая позднее нашла применение в автоматических вычислительных устройствах.

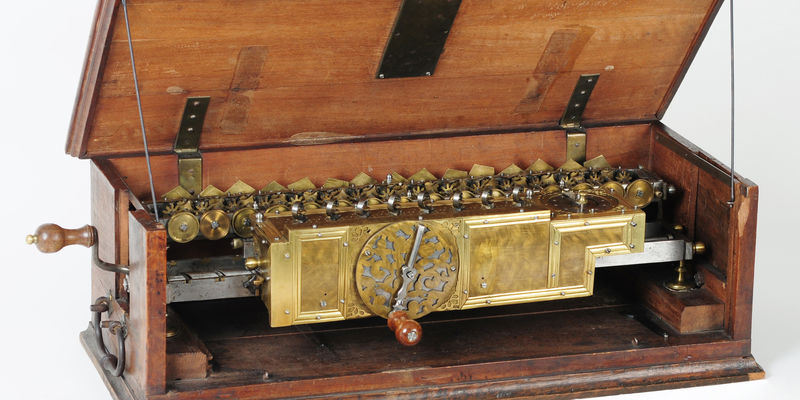

Арифмометр Лейбница

Арифмометр (от греч. αριθμός - «число», «счёт» и греч. μέτρον - «мера», «измеритель») - настольная (или портативная) механическая вычислительная машина, предназначенная для точного умножения и деления, а также для сложения и вычитания.

Настольная или портативная: Чаще всего арифмометры были настольные или «наколенные» (как современные ноутбуки), изредка встречались карманные модели (Curta). Этим они отличались от больших напольных вычислительных машин, таких как табуляторы (Т-5М) или механические компьютеры (Z-1, Разностная машина Чарльза Бэббиджа).

Механическая: Числа вводятся в арифмометр, преобразуются и передаются пользователю (выводятся в окнах счётчиков или печатаются на ленте) с использованием только механических устройств. При этом арифмометр может использовать исключительно механический привод (то есть для работы на них надо постоянно крутить ручку. Этот примитивный вариант используется, например, в «Феликсе») или производить часть операций с использованием электромотора (Наиболее совершенные арифмометры - вычислительные автоматы, например «Facit CA1-13», почти при любой операции используют электромотор).

Точное вычисление: Арифмометры являются цифровыми (а не аналоговыми, как например логарифмическая линейка) устройствами. Поэтому результат вычисления не зависит от погрешности считывания и является абсолютно точным.

Умножение и деление: Арифмометры предназначены в первую очередь для умножения и деления. Поэтому почти у всех арифмометров есть устройство, отображающее количество сложений и вычитаний - счётчик оборотов (так как умножение и деление чаще всего реализовано как последовательное сложение и вычитание; подробнее - см. ниже).

Сложение и вычитание: Арифмометры могут выполнять сложение и вычитание. Но на примитивных рычажных моделях (например, на «Феликсе») эти операции выполняются очень медленно - быстрее, чем умножение и деление, но заметно медленнее, чем на простейших суммирующих машинах или даже вручную.

Не программируемый: При работе на арифмометре порядок действий всегда задаётся вручную - непосредственно перед каждой операцией следует нажать соответствующую клавишу или повернуть соответствующий рычаг. Это особенность арифмометра не включается в определение, так как программируемых аналогов арифмометров практически не существовало.

Идеи Чарльза Бэббиджа

Ра́зностная маши́на Чарльза Бэббиджа - механический аппарат, изобретённый английским математиком Чарльзом Бэббиджем, предназначенный для автоматизации вычислений путём аппроксимации функций многочленами и вычисления конечных разностей. Возможность приближённого представления в многочленах логарифмов и тригонометрических функций позволяет рассматривать эту машину как довольно универсальный вычислительный прибор.

Первая идея разностной машины была выдвинута немецким инженером Иоганном Мюллером в книге, изданной в 1788 году.

Однако, Чарльз Бэббидж почерпнул идею для своего проекта не у Мюллера, а из работ Гаспара де Прони, занимавшего должность руководителя бюро переписи при французском правительстве с 1790 по 1800 год.

Прони, которому было поручено выверить и улучшить логарифмические тригонометрические таблицы для подготовки к введению метрической системы, предложил распределить работу по трём уровням. На верхнем уровне группа крупных математиков занималась выводом математических выражений, пригодных для численных расчётов. Вторая группа вычисляла значения функций для аргументов, отстоящих друг от друга на пять или десять интервалов. Подсчитанные значения входили в таблицу в качестве опорных. После этого формулы отправляли третьей, наиболее многочисленной группе, члены которой проводили рутинные расчёты и именовались «вычислителями». От них требовалось только аккуратно складывать и вычитать в последовательности, определённой формулами, полученными от второй группы.

Работы де Прони (так и не законченные ввиду революционного времени), с которыми Бэббидж познакомился, находясь во Франции, навели Бэббиджа на мысль о возможности создания машины, способной заменить третью группу - вычислителей. В 1822 году Бэббидж опубликовал статью с описанием такой машины, а вскоре приступил к её практическому созданию. Как математику, Бэббиджу был известен метод аппроксимации функций многочленами и вычислением конечных разностей. С целью автоматизации этого процесса он начал проектировать машину, которая так и называлась - разностная. Эта машина должна была уметь вычислять значения многочленов до шестой степени с точностью до 18-го знака.

В том же 1822 году Бэббиджем была построена модель разностной машины, состоящая из валиков и шестерней, вращаемых вручную при помощи специального рычага. Заручившись поддержкой Королевского общества, посчитавшего его работу «в высшей степени достойной общественной поддержки», Бэббидж обратился к правительству Великобритании с просьбой о финансировании полномасштабной разработки. В 1823 году правительство Великобритании предоставило ему субсидию в размере 1500 фунтов стерлингов (общая сумма правительственных субсидий, полученных Бэббиджем на реализацию проекта, составила в конечном счёте 17 000 фунтов стерлингов).

Разрабатывая машину, Бэббидж и не представлял всех трудностей, связанных с её реализацией, и не только не уложился в обещанные три года, но и спустя девять лет вынужден был приостановить свою работу. Однако часть машины все же начала функционировать и производила вычисления даже с большей точностью, чем ожидалось.

Копия разностной машины в лондонском Музее науки

Конструкция разностной машины основывалась на использовании десятичной системы счисления. Механизм приводился в действие специальными рукоятками. Когда финансирование создания разностной машины прекратилось, Бэббидж занялся проектированием гораздо более общей аналитической машины, но затем всё-таки вернулся к первоначальной разработке. Улучшенный проект, над которым он работал между 1847 и 1849 годами, носил название «Разностная машина № 2» (англ. Difference Engine No.

Такое явление, как давление присутствует в нашей жизни почти везде, и нельзя ни упомянуть о известном французском ученом, Блезе Паскале, который придумал единицу измерения давления – 1 Па. В этой статье мы хотим рассказать про выдающегося физика, математика, философа и писателя, который родился 19 июня 1623 года во французском городе Овернь (в те времена Клермон-Ферране), а умер в 1662 году – 19 августа.

Блез Паскаль (1623-1662 г.ж.)

Открытия Паскаля до сегодняшнего дня служат человечеству в сфере гидравлики и вычислительной техники. Также Паскаль проявил себя в формировании литературного французского языка.

Блез Паскаль появился на свет в семье потомственного дворянина и с самого рождения имел слабое здоровье, на что врачи удивлялись, как он вообще выжил. Из-за слабого здоровья отец иногда запрещал ему заниматься геометрией, так как имел опасение за состояние здоровья, которое может ухудшиться вследствие умственного перенапряжения. Но такие ограничения не заставили Блеза отказаться от науки и уже в раннем возрасте он доказал первые теоремы Евклида. Но когда отцу стало известно, что его сын сумел доказать 32 теорему, то не смог запретить ему изучать математику.

Арифмометр Паскаля.

В 18 лет Паскаль наблюдал, как его отец составляет отчет по налогам целой области (Нормандия). Это было скучнейшее и монотонное занятие, которое отнимало массу времени и сил, так как расчеты производились в столбик. Блез решил помочь отцу и около двух лет работал над созданием вычислительной машины. Уже в 1642 году на свет появился первый калькулятор.

Арифмометр Паскаля был создан по принципу античного таксометра – устройства, которое предназначалось для расчета расстояния, только немного видоизменённого. Вместо 2 колес использовалось уже 6, что позволило выполнять расчеты с шестизначными числами.

Арифмометр Паскаля.

В данной вычислительной машине колеса могли вращаться только в одном направлении. Производить суммирующие операции на такой машине было легко. Например, нам необходимо высчитать сумму 10+15=? Для этого необходимо вращать колесо пока не выставится значение первого слагаемого 10, потом крутим это же колесо до значения 15. При этом указатель сразу же показывает 25. То есть подсчет происходит в полуавтоматическом режиме.

Вычитание на такой машине невозможно произвести, так как колеса не вращаются в обратном направлении. Делить и умножать арифмометр Паскаля не умел. Но даже в таком виде и с такими функциональными возможностями эта машина была полезной и ей с радостью пользовался Паскаль-старший. Машина производила быстрые и безошибочные математические действия по суммированию. Паскаль-старший даже вложил деньги в производство паскалин. Но это принесло только разочарование, так как большинство бухгалтеров и счетоводов не хотели принимать такое полезное изобретение. Они считали, что при введении таких машин в действие им придётся искать другую работу. В 18 столетии арифмометры Паскаля широко использовались моряками, артиллеристами и ученными для арифметических сложений. Это изобретение саботировалось со стороны финансистов более 200 лет.

Изучение атмосферного давления.

В свое время Паскаль видоизменил опыт Эванджелиста Торричелли и сделал вывод, что над жидкостью в трубке должна образоваться пустота. Он купил дорогостоящие стеклянные трубки и проводил опыты без использования ртути. Вместо неё он применил воду и вино. В ходе экспериментов выяснилось, что вино имеет свойство подыматься выше, чем вода. Декорт в свое время доказывал, что над жидкостью должны располагаться ее пары. Если вино испаряется быстрее воды, то накопившиеся пары вина должны препятствовать поднятию жидкости в трубке. Но на практике предположения Декарта были опровергнуты. Паскаль предположил, что атмосферное давление воздействует одинаково на тяжелые и легкие жидкости. Данное давление способно затолкнуть в трубку больше вина, так как оно легче.

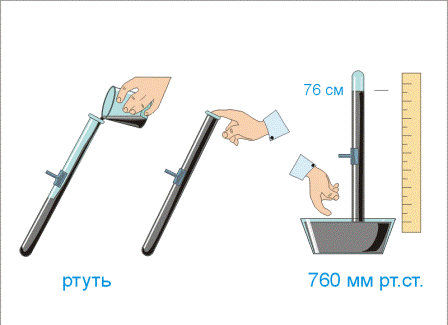

Опыты Эванджелиста Торричелли

Паскаль, который долгое время экспериментировал с водой и вином, установил, что высота подъема жидкостей меняется в зависимости от погодных условий. В 1647 году было сделано открытие, которое свидетельствуют о том, что атмосферное давление и показания барометра зависят от погоды.
Чтобы окончательно доказать то, что высота подъёма столбика жидкости в трубке Торричелли зависит от изменения атмосферного давления, Паскаль просит своего родственника подняться с трубкой на гору Пюи-де-Дом. Высота этой горы составляет 1465 метров над уровнем моря и имеет на вершине меньшее давление, чем у ее подножья.

Так Паскаль сформулировал свой закон: на одном расстоянии от центра Земли – на горе, равнине или водоеме атмосферное давление имеет одинаковое значение.

Теория вероятности.

С 1650 года Паскаль с трудом передвигается, так как был поражен частичным параличом. Врачи считали, что его болезнь связана с нервами и ему необходимо встряхнуться. Паскаль стал посещать игорные дома и одно из заведений имело название «Папе-Рояль», которым владел герцог Орлеанский.

В этом казино судьба свела Паскаля с шевалье де Мере, который обладал необычными математическими способностями. Он поведал Паскалю, что при бросании кости в подряд 4 раза, выпадение 6 составляет более 50%. Мере делая небольшие ставки в игре выигрывал, используя свою систему. Такая система работала, только при бросании одной кости. При переходе на другой стол, где производился бросок пары костей, система Мере не приносила прибыль, а наоборот только убытки.

Такой подход натолкнул Паскаля на мысль, в которой он захотел рассчитать вероятность с математической точностью. Это был настоящий вызов судьбе. Паскаль решил решить данную задачу при помощи математического треугольника, который был известен даже в древности (например, Омар Хайям упоминал о нем), который потом получил название – треугольник Паскаля. Эта пирамида, состоящая из чисел, каждое из которых равно суме пары чисел расположенных над ним.

Суммирующая машина Паскаля (Паскалина) - вычислительное устройство, изобретенное французским ученым Блезом Паскалем (1641, по другим данным 1643). В машине Паскаля каждой цифре соответствовало определенное положение разрядного колеса, разделенного на 10 секторов. Сложение в такой машине осуществлялось поворотом колеса на соответствующее число секторов. Идея использовать вращение колеса для выполнения операции сложения (и вычитания) предлагалась и до Паскаля (например, Вильгельмом Шиккардом, 1623), но новшеством в машине Паскаля был автоматический перенос единицы в следующий, высший разряд при полном обороте колеса предыдущего разряда (так же, как при обычном сложении десятичных чисел в старший разряд числа переносят десятки, образовавшиеся в результате сложения единиц, сотни - от сложения десятков). Это давало возможность складывать многозначные числа без вмешательства человека в работу механизма. Этот принцип использовался с середины 17 до 20 века при построении арифмометров (приводимых в действие от руки) и электрических клавишных вычислительных машин (с приводом от электродвигателя).

Блез Паскаль начал создавать суммирующую машину в юности, наблюдая за работой своего отца - сборщика налогов, который был вынужден выполнять долгие и утомительные расчеты. Паскалина представляла собой механическое устройство в виде ящика с многочисленными связанными одна с другой шестеренками. Складываемые числа вводились в машину при помощи поворота наборных колес. На каждое из этих колес, соответствовавших одному десятичному разряду числа, были нанесены деления от 0 до 9. При вводе числа, колеса прокручивались до соответствующей цифры. Совершив полный оборот, избыток над цифрой 9 колесо переносило на соседний разряд, сдвигая соседнее колесо на одну позицию. Первые варианты «Паскалины» имели пять зубчатых колес - десятичных разрядов, позднее их число увеличилось до шести или восьми. Ответ появлялся в верхней части металлического корпуса. Вращение колес было возможно лишь в одном направлении, исключая возможность оперирования отрицательными числами. Машина Паскаля позволяла выполнять не только сложение, но требовала при этом применения неудобной процедуры повторных сложений.

Несмотря на преимущества автоматических вычислений использование десятичной машины для финансовых расчетов в рамках действовавшей в то время во Франции денежной системы было затруднительным. Расчеты велись в ливрах (фунтах), су (солидах) и денье (денариях). В ливре насчитывалось 20 су, в су - 12 денье. В таких условиях использование десятичной системы усложняло процесс вычислений.

Примерно за 10 лет Паскаль построил около 50 устройств и сумел продать около дюжины вариантов своей машины. Несмотря на вызываемый ею всеобщий ажиотаж, сложность изготовления и высокая стоимость машины служили препятствием ее распространению. Тем не менее, заложенный в основу «Паскалины» принцип связанных колес стал основой для большинства позднейших вычислительных устройств. Машина Паскаля была вторым реально работающим вычислительным устройством после считающих часов Вильгельма Шиккарда.

Гениальные люди гениальны во всем. Это расхожее утверждение в полной мере применимо к французскому ученому Блезу Паскалю. В исследовательские интересы изобретателя входила физика и математика, литература и философия. Именно Паскаля считают одним из основателей математического анализа, автором основного закона гидродинамики. Известен он и в качестве первого создателя механических вычислительных машин. Эти устройства — прототипы современных ЭВМ.

На тот момент модели были во многом уникальны. По своим техническим особенностям они превзошли многие аналоги, придуманные до Блеза Паскаля. Какова история "Паскалины"? Где можно встретить эти конструкции сейчас?

Первые прототипы

Попытки провести автоматизацию вычислительных процессов проводились давно. Сильнее всего в этих вопросах преуспели арабы и китайцы. Именно они считаются первооткрывателями такого приспособления, как абак. Принцип действия достаточно прост. Для проведения расчета необходимо переложить кости с одной части на другую. Изделия дополнительно позволяли проводить операции вычитания. Неудобства первых арабских и китайских абаков были связаны только с тем, что камни легко рассыпались во время переноса. В некоторых магазинах в глубинке до сих пор можно встретить простейшие виды арабских абаков, правда, сейчас их называют счетами.

Актуальность проблемы

Свою машину Паскаль начал проектировать в 17 лет. На мысли о необходимости автоматизировать рутинные вычислительные процессы подростка натолкнул опыт собственного отца. Дело в том, что родитель гениального ученого работал сборщиком налогов и долгое время просиживал за утомительными расчетами. Само проектирование заняло долгое время и потребовало от ученого больших физических, умственных и материальных вложений. В последнем случае помощь Блезу Паскалю оказал собственный отец, который быстро понял преимущества разработки сына.

Конкуренты

Естественно, в то время о применении каких-либо электронных средств вычисления и речи не шло. Все осуществлялось только за счет механики. Использовать вращение колес для проведения операции сложения было предложено задолго до Паскаля. Например, не меньшей популярностью в свое время пользовалось устройство, созданное в 1623 году Однако в машине Паскаля были предложены определенные технические новшества, заметно упрощающие процесс сложения. Например, французский изобретатель разработал схему автоматического переноса единицы при переходе числа в высший разряд. Это позволило складывать многозначные цифры без вмешательства человека в счетный процесс, что практически исключило риск ошибок и неточностей.

Внешний вид и принцип действия

Визуально первая суммирующая машина Паскаля напоминала обыкновенный металлический ящик, в котором располагались связанные друг с другом шестеренки. Пользователь через поворот наборных колес устанавливал необходимые ему значения. На каждое из них наносились цифры от 0 до 9. При совершении полного оборота шестерня сдвигала соседнюю (соответствующую более высокому разряду) на одну единицу.

Самая первая модель обладала всего пятью зубчатыми колесами. Впоследствии счетная машина Блеза Паскаля претерпела некоторые изменения, касающиеся увеличения количества шестерен. Их появилось 6, затем это число возросло до 8. Такое нововведение позволило проводить исчисления вплоть до 9 999 999. Ответ же появлялся в верхней части устройства.

Операции

Колеса в счетной машине Паскаля могли вращаться только в одну-единственную сторону. В результате чего пользователь был способен провести исключительно операции сложения. При некоторой сноровке устройства адаптировали и под умножение, но выполнить расчеты в этом случае было заметно сложнее. Возникала необходимость несколько раз подряд складывать одни и те же числа, что было крайне неудобно. Невозможность осуществить вращение колеса в обратную сторону не позволяла проводить вычисления с отрицательными числами.

Распространение

С момента создания прототипа ученый сделал около 50 устройств. Механическая машина Паскаля вызвала небывалый интерес во Франции. К сожалению, широкого распространения изделие так и не смогло завоевать, даже несмотря на резонанс у широкой общественности и в научных кругах.

Главная проблема изделий заключалась в их дороговизне. Производство было затратным, естественно, это отрицательным образом складывалось и на итоговой цене всего прибора. Именно сложности с выпуском привели к тому, что ученый за всю свою жизнь смог продать не более 16 моделей. Люди по достоинству оценили все преимущества автоматического исчисления, но брать приборы не хотели.

Банки

Основной акцент при реализации Блез Паскаль ставил именно на банки. Но финансовые учреждения в большей своей массе отказались приобретать машину для автоматических расчетов. Проблемы возникли из-за сложной денежной политики Франции. В стране на тот момент существовали ливры, денье и су. Одна ливра состояла из 20 су, а су из 12 денье. То есть, десятичная система исчисления отсутствовала как таковая. Именно поэтому использовать машину Паскаля в банковской сфере в реальности было практически невозможно. На принятую в других странах систему исчисления Франция перешла только в 1799 году. Однако и после этого времени применение автоматизированного устройства было заметно осложнено. Это уже касалось упомянутых ранее трудностей в производстве. Труд в основном был ручным, поэтому каждая машина требовала кропотливой работы. В итоге их просто перестали изготавливать в принципе.

Поддержка властей

Одну из первых автоматических счетных машин Блез Паскаль подарил канцлеру Сегье. Именно этот государственный деятель оказал поддержку начинающему ученому на первых этапах создания автоматического устройства. При этом канцлер сумел добиться от короля привилегий на выпуск данного агрегата именно для Паскаля. Хоть изобретение машины всецело принадлежало самому ученому, патентное право в то время во Франции было не развито. Привилегия от монаршей особы была получена в 1649 году.

Продажи

Как было сказано выше, большого распространения машина Паскаля не завоевала. Сам ученый занимался только изготовлением устройств, за продажу отвечал его друг Роберваль.

Развитие

Принцип вращения механических шестерен, реализованный в вычислительной машине Паскаля, был взят за основу и при разработке других аналогичных устройств. Первое удачное усовершенствование приписывают немецкому профессору математики Лейбницу. Создание арифмометра датировано 1673 годом. Сложения чисел выполнялись также в десятичной системе, но само устройство отличалось большим функционалом. Дело в том, что с его помощью можно было не только проводить сложение, но также умножать, вычитать, делить и даже извлекать квадратный корень. Ученый добавил в конструкцию специальное колесо, которое позволяло ускорять повторяющиеся операции по сложению.

Свое изделие Лейбниц презентовал во Франции и Англии. Одна из машин даже попала к русскому императору Петру Первому, который подарил ее китайскому монарху. Изделие было далеко от совершенства. Колесо, которое изобрел Лейбниц для проведения вычитания, впоследствии стало использоваться и в других арифмометрах.

Первый коммерческий успех механических датирован 1820 годом. Калькулятор создал французский изобретатель Шарль Ксавье Томас де Кольмар. Принцип действия во многом напоминает машину Паскаля, но само устройство отличается меньшими размерами, оно немного проще в изготовлении и дешевле. Именно это и предопределило успех у коммерсантов.

Судьба творения

В течение всей свой жизни ученый создал около 50 машин, до наших дней "дожили" единицы. Сейчас достоверно можно отследить судьбу всего 6 устройств. Четыре модели находятся на постоянном хранении в Парижском музее искусств и ремесел, еще две в музее в Клермоне. Оставшиеся вычислительные устройства нашли свое пристанище в частных коллекциях. О том, кто сейчас ими владеет достоверно не известно. Под большим вопросом находится и исправность агрегатов.

Мнения

Некоторые биографы связывают разработку и создание суммирующей машины Паскаля с пошатнувшимся здоровьем самого изобретателя. Как было сказано выше, первые работы ученый начал еще в молодости. Они требовали от автора колоссального напряжения умственных и физических сил. Труд велся на протяжении практически 5 лет. В результате этого Блеза Паскаля начали преследовать сильные головные боли, которые затем сопровождали его всю оставшуюся жизнь.

В 1640 г. попытку создать механическую вычислительную машину предпринял Блез Паскаль (1623-1662).

Существует мнение, что «на идею счетной машины Блеза Паскаля натолкнуло, по всей вероятности, учение Декарта, который утверждал, что мозгу животных, в том числе и человека, присущ автоматизм, поэтому ряд умственных процессов ничем по существу своему не отличается от механических». Косвенным подтверждением этого мнения служит то, что Паскаль поставил перед собой цель создать такую машину. В 18 лет он начинает работать над созданием машины, с помощью которой даже незнакомый с правилами арифметики мог производить различные действия.

Первая работающая модель машины была готова уже в 1642 году. Паскаля она не удовлетворила, и он сразу же начал конструировать новую модель. «Я не экономил,- писал он впоследствии, обращаясь к «другу-читателю»,- ни времени, ни труда, ни средств, чтобы довести ее до состояния быть тебе полезной... Я имел терпение сделать до 50 различных моделей: одни деревянные, другие из слоновой кости, из эбенового дерева, из меди...»

Паскаль экспериментировал не только с материалом, но и с формой деталей машины: модели были сделаны - «одни из прямых стержней или пластинок, другие из кривых, иные с помощью цепей; одни с концентрическими зубчатыми колесами, другие с эксцентриками; одни - движущиеся по прямой линии, другие- круговым образом; одни в форме конусов, другие - в форме цилиндров...»

Наконец в 1645 году арифметическая машина, как назвал ее Паскаль, или Паскалево колесо, как называли ее те, кто был знаком с изобретением молодого ученого, была готова.

Она представляла собой легкий латунный ящичек размером 350X25X75 мм (Рисунок 11.7). На верхней крышке - 8 круглых отверстий, вокруг каждого нанесена круговая шкала.

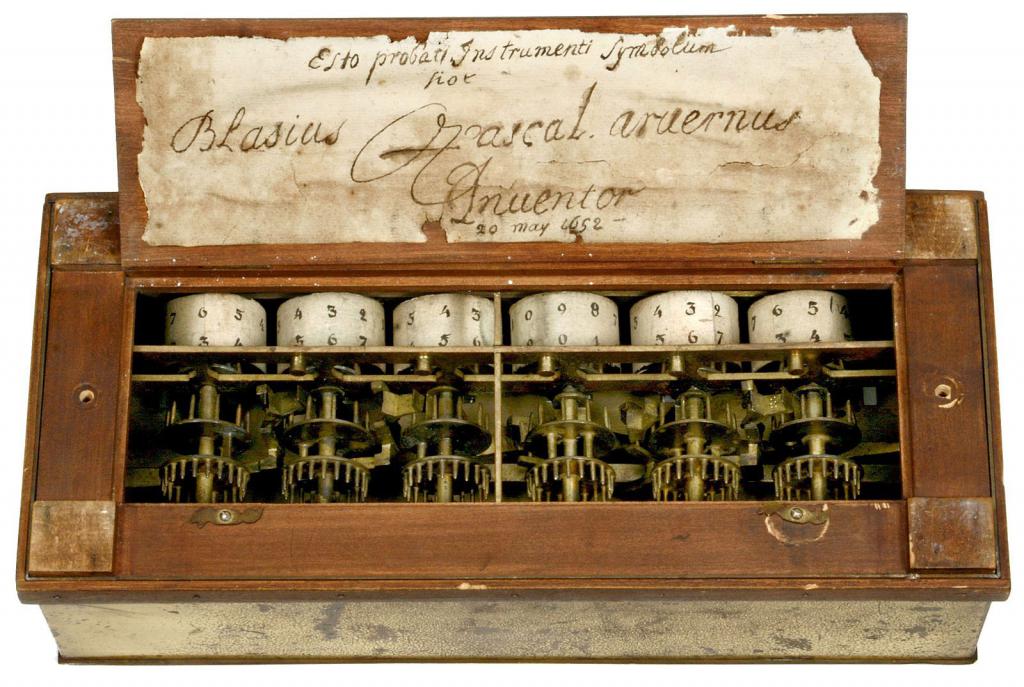

Рисунок 11.7 - Машина Паскаля со снятой крышкой

Шкала крайнего правого отверстия разделена на 12 равных частей, шкала соседнего с ним отверстия - на 20 частей, шкалы остальных 6 отверстий имеют десятичное деление. Такая градуировка соответствует делению ливра-основной денежной единицы того времени - на более мелкие: 1 су = 1/20 ливра и 1 денье - 1/12 су.

В отверстиях видны зубчатые колеса, находящиеся ниже плоскости верхней крышки. Число зубьев каждого колеса равно числу делений шкалы соответствующего отверстия (например, у крайнего правого колеса 12 зубьев). Каждое колесо может вращаться независимо от другого на собственной оси. Поворот колеса осуществляется от руки с помощью ведущего штифта, который вставляется между двумя смежными зубьями. Штифт поворачивает колесо до тех пор, пока не наталкивается на неподвижный упор, закрепленный в нижней части крышки и выступающий внутрь отверстия левее цифры 1 круговой шкалы. Если, например, вставить штифт между зубьями, расположенными против цифр 3 и 4, и повернуть колесо до упора, то оно повернется на 3/10 полного поворота.

Поворот колеса передается посредством внутреннего механизма машины цилиндрическому барабану, ось которого расположена горизонтально. На боковой поверхности барабана нанесены два ряда цифр; цифры нижнего ряда расположены в порядке возрастания- 0, ..., 9, цифры верхнего ряда - в порядке убывания-9, 8, ..., 1,0. Они видны в прямоугольных окнах крышки. Планка, которая помещается на крышке машины, может передвигаться вверх или вниз вдоль окон, открывая либо верхний, либо нижний ряд чисел в зависимости от того, какое математическое действие нужно произвести.

В отличие от известных счетных инструментов типа абака в арифметической машине вместо предметного представления чисел использовалось их представление в виде углового положения оси (вала) или колеса, которое несет эта ось. Для выполнения арифметических операций Паскаль заменил поступательное перемещение камешков, жетонов и т. д. в абаковидных инструментах на вращательное движение оси (колеса), так что в его машине сложению чисел соответствует сложение пропорциональных им углов.

Колесо, с помощью которого осуществляется ввод чисел (так называемое установочное колесо), в принципе не обязательно должно быть зубчатым - этим колесом может быть, например, плоский диск, по периферии которого через 36° просверлены отверстия, в которые вставляется ведущий штифт.

Нам осталось познакомиться с тем, как Паскаль решил самый, пожалуй, трудный вопрос,- о механизме переноса десятков. Наличие такого механизма, позволяющего вычислителю не тратить внимания на запоминание переноса из младшего разряда в старший,- это наиболее разительное отличие машины Паскаля от известных счетных инструментов.

На Рисунок 11.8 изображены элементы машины, относящиеся к одному разряду: установочное колесо N, цифровой барабан I, счетчик, состоящий из 4 корончатых колес В, одного зубчатого колеса К и механизма передачи десятков. Заметим, что колеса В1 В4 и К не имеют принципиального значения для работы машины и используются лишь для передачи движения установочного колеса N цифровому барабану I. Зато колеса В2 и В3 - неотъемлемые элементы счетчика и в соответствии со «счетно-машинной» терминологией именуются счетными колесами. На

показаны счетные колеса двух соседних разрядов, жестко насаженные на оси А 1 и A 2 , и механизм передачи десятков, который Паскаль назвал «перевязь» (sautoir). Этот механизм имеет следующее устройство.

Рисунок 11.8 - Элементы машины Паскаля, относящиеся к одному разряду числа

Рисунок 11.9 - Механизм передачи десятков в машине Паскаля

На счетном колесе В 1 младшего разряда имеются стержни d, которые при вращении оси A 1 входят в зацепление с зубьями вилки М, расположенной на конце двухколенного рычага D 1 . Этот рычаг свободно вращается на оси А 2 старшего разряда, вилка же несет на себе подпружиненную собачку. Когда при вращении оси А 1 колесо В 1 достигнет позиции, соответствующей цифре б, стержни С1 войдут в зацепление с зубьями вилки, а в тот момент, когда оно перейдет от 9 к 0, вилка выскользнет из зацепления и под действием собственного веса упадет вниз, увлекая за собой собачку. Собачка и протолкнет счетное колесо В 2 старшего разряда на один шаг вперед (то есть повернет его вместе с осью A 2 на 36°). Рычаг Н, оканчивающийся зубом в виде топорика, играет роль защелки, препятствующей вращению колеса В 1 в обратную сторону при поднимании вилки.

Механизм переноса действует только при одном направлении вращения счетных колес и не допускает выполнения операции вычитания вращением колес в обратную сторону. Поэтому Паскаль заменил эту операцию операцией сложения с десятичным дополнением.

Пусть, например, необходимо из 532 вычесть 87. Метод дополнения приводит к действиям:

532 - 87 = 532 - (100-13) = (532 + 13) - 100 = 445.

Нужно только не забыть вычесть 100. Но на машине, имеющей определенное число разрядов, об этом можно не заботиться. Действительно, пусть на 6-разрядной машине выполняется вычитание: 532 - 87. Тогда 000532 + 999913 = 1000445. Но самая левая единица потеряется сама собой, так как переносу из 6-го разряда некуда, деться. В машине Паскаля десятичные дополнения написаны в верхнем ряду цифрового барабана. Для выполнения операции вычитания достаточно передвинуть планку, закрывающую прямоугольные окна, в нижнее положение, сохранив при этом направление вращения установочных колес.

С изобретения Паскаля начинается отсчет времени развития вычислительной техники. В XVII-XVIII вв. один изобретатель за другим предлагают новые варианты конструкций суммирующих устройств и арифмометров, пока, наконец, в XIX в. неуклонно растущий объем вычислительных работ не создал устойчивого спроса на механические счетные устройства и не позволил наладить их серийный выпуск.
