Несмотря на то, что многие знают, что такое магнитный компас, далеко не все умеют им правильно пользоваться. И даже те, кто умеет обращаться с этим древним навигационным прибором, не всегда знают про важные нюансы его использования, из-за чего сплошь и рядом можно наблюдать нелепые ошибки. А иногда такое невежество приводит к развитию опасных ситуаций, если человек оказывается в дикой природе и даже с исправным компасом не может сориентироваться.

Практика показывает, что из-за увлечения современными GPS у людей практически атрофируется нормальная ориентация в пространстве и умение пользоваться простыми приборами

Предлагаю разобраться в том, какие задачи можно решать с помощью компаса, как это делать и как не попасть впросак, имея его с собой.

Итак, для начала разберемся, для чего нужен компас. А нужен он для:

• Ориентирования карты.
• Выбора нужного направления по известному азимуту на карте и на местности.
• Определения своего местоположения.

Это основные задачи, которые решаются с помощью компаса в абсолютном большинстве случаев. Теперь же рассмотрим каждую из задач в аспекте способа ее решения.

Определение сторон света

Определять стороны света нужно для разных целей, одной из которых является ориентирование в пространстве карты, о чем речь пойдет чуть позже.

Также это может быть необходимо в случае, если человек потерялся и у него не оказалось в распоряжении карты. В этом случае он сможет выбраться, например, из леса, двигаясь по аварийному азимуту, о котором было рассказано здесь (Ориентирование по компасу), либо просто двигаться в любом выбранном направлении, не описывая зигзаги, что часто происходит, когда человек без компаса и навыков ориентирования по окружающим объектам, пытается идти в одном направлении. Так называемое «хождение по азимуту» также может быть применено в дайвинге, где из-за ограниченной видимости человек без компаса просто не сможет сориентироваться.

С помощью компаса можно в течение нескольких секунд (хотя время зависит от того, насколько стрелка быстро стабилизируется) определить стороны света.

Существует два способа. Одни из них мы разбирали в статье про , поэтому перейду сразу ко второму.

Для того, чтобы узнать, где какая сторона света находится, нужно расположить компас в горизонтальном положении вверх колбой, отпустить арретир (стопор), если такой имеется, и повернуться лицом в ту сторону, куда указывает северная часть магнитной стрелки. В этот момент перед лицом окажется север, позади - юг, справа - восток, а слева будет запад. В видео показано, как это делается:

Ориентирование карты

Ориентирование карты нужно для быстрой и удобной работы с ней. В частности, если карта сориентирована, то не придется пересчитывать азимуты, замеренные по ней с помощью магнитного компаса, внося поправку на магнитное склонение.

1. Для того, чтобы сориентировать карту, нужно:
   К ее боковой рамке приложить компас.
2. Повернуть карту с компасом так, чтобы северная часть стрелки указывала на верхнюю рамку карты, а сама стрелка расположилась параллельно боковой рамке (не путать с километровой сеткой!).
3. Повернуть карту с компасом по часовой стрелке в случае, если магнитное склонение в этой местности западное, либо против часовой, если восточное. Поворот осуществляется на угол равный величине магнитного склонения.

Компасы с креплением на палец более всего подходят для ориентирования карты.

Определение азимута

Определение азимута - основная задача компаса. Именно с помощью него выбирается нужный курс, хотя для путешествий, не относящихся к морским, чаще всего путешественники пользуются ориентирами и лишь при необходимости - азимутами.

Азимут, о котором мы подробно рассказывали в отдельной статье (Как определить азимут по компасу), может измеряться с помощью компаса, как на карте, так и на местности.

Суть одна - расположить компас в нужном направлении и путем вращения лимба компаса совместить северную часть стрелки со значением 0°/360° на шкале. Как только это было сделано, указатель на колбе компаса покажет по шкале магнитный азимут нужного направления.

Выбор направления

Выбор направления по измеренному на карте азимуту - обычное дело, когда идти приходится не по тропам и просекам, а напрямик.

Обычно применяется именно для этого, хотя возможна и обратная задача - откладывание на карте маршрута пути по измеренным на местности азимутам. Так, например, я строил карту некоторых участков одесских катакомб.

В принципе, эта задача является обратной той, которую мы рассмотрели ранее. То есть в этом случае вначале указатель устанавливается на нужное значение на шкале, а затем компас поворачивается в пространстве до тех пор, пока северная часть стрелки не совпадет со значением 0°/360° на шкале. Как только это произошло, компас окажется расположен в нужном направлении.

Определение своего местоположения

Решение этой задачи может пригодиться, если путешественник сбился с пути и желает разобраться, где именно он находится. Для этого ему кроме компаса обязательно нужна карта.

В основе этого метода лежит определение азимутов на два ориентира, видимых на местности и выстраивание лучей от изображения этих ориентиров на карте в направлении обратных азимутов. Точка пересечения двух лучей и будет местом нахождения человека.

Также возможен вариант, когда человек стоит на линейном ориентире либо на краю площадного и измеряет азимут на один ориентир, а после по аналогии с предыдущим способом переносит измерения на карту.

Подробнее об этих способах мы рассказывали в отдельном материале (Ориентирование по компасу).

Специфика использования компасов

Следует отметить, что работа с некоторыми моделями магнитных компасов будет несколько отличаться от описанных алгоритмов.

В первую очередь это связано с тем, что некоторые компасы имеют стрелку, приклеенную к диску, на который нанесена шкала. При работе с такими компасами нет смысла ждать, когда стрелка окажется на значении 0°/360°: она всегда находится в этом положении, что очень удобно. Однако такие компасы, как правило, более медленные в работе.

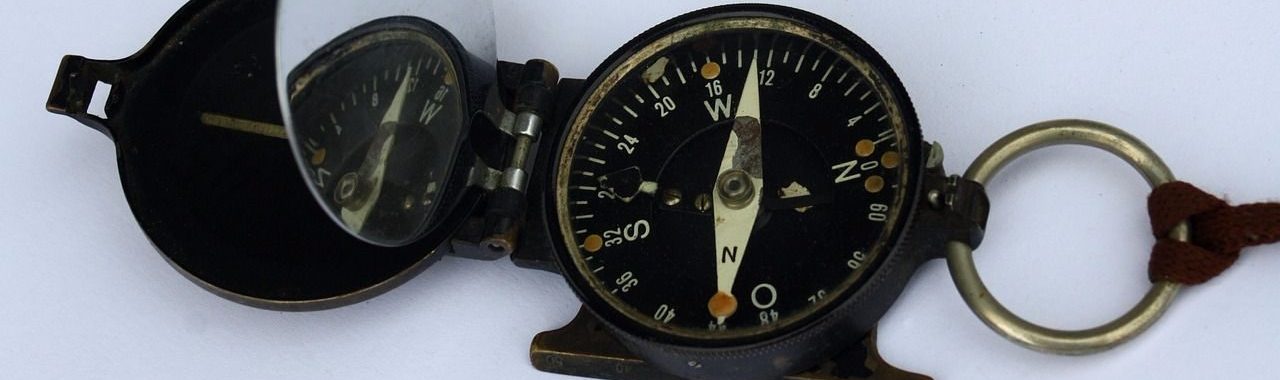

Также для удобства некоторые компасы оснащены зеркалом, глядя в которое во время измерений можно контролировать положение магнитной стрелки относительно шкалы.

Колбы некоторых моделей производители делают прозрачными и наносят на них ряд параллельных линий, что повышает удобство при работе с картой. С помощью такого компаса можно замерять дирекционные углы и истинные азимуты, независимо от того, лежит ли рядом с компасом магнит или измерение проводится в автотранспорте, создающим магнитные девиации.

А вот порядок работы с жидкостным компасом ничем не будет отличаться от порядка работы компаса с воздухом под колбой.

Также мало чем будет отличаться работа с военным или артиллерийским компасом от работы с любительским. Разве что профессиональные компасы в этом плане будут более удобны: их стрелка, например, может быстрее стабилизироваться, а корпус может защищать компас от случайных ударов.

Также не стоит забывать, что кроме привычного магнитного компаса, есть ряд других компасов, принципы работы которых в корне отличаются. Так, например, ориентирование по радиокомпасу или гирокомпасу, о которых мы рассказывали в другой статье, будет отлично от ориентирования по магнитному компасу. Однако к туризму и выживанию эти компасы в абсолютном большинстве случаев не относятся, поэтому в рамках сегодняшнего разговора мы упомянули их лишь для понимания разнообразия работы с разными навигационными приборами.

В целом же работа с магнитными компасами, относящимися к туризму, идентична той, что описана ранее. Тонкости же работы с конкретной моделью определяются по факту рассмотрения либо приобретения компаса, исходя из базовых знаний о работе с ним.

В любом случае, какой бы моделью магнитного компаса не приходилось пользоваться, всегда нужно соблюдать правила пользования с ним - не использовать неисправный компас, снижать влияние магнитных девиаций и учитывать магнитное склонение. Только в этом случае работа с магнитным компасом принесет ожидаемый результат.

Единственным живым организмом на планете, который не может ориентироваться на местности, полагаясь на свои органы чувств, является человек. Являясь самым разумным существом, человек научился приспосабливаться к трудностям и самостоятельно справляться с ними.

Для передвижения на местности использовались накопленные веками знания и наблюдения. Определение сторон света было возможно по природным признакам (расположение звёзд, растительность, положение насекомых и прочие).

Спустя тысячелетия после зарождения человечества ещё до нашей эры китайским философом было сделано изобретение, позволяющее безошибочно определять положение сторон света. Это было одним из важнейших изобретений, которое сохранилось до настоящего времени и имеет огромное значение в ходе мировой истории. Как пользоваться компасом? Об этом мы сегодня и поговорим.

ХэньФэй-цзы, так звали китайского мудреца, впервые описал изобретённое приспособление, получившее название – компас. Конструкция представляла собой медную пластину, центральная часть которой была тщательно отполирована,а по периметру были нанесены зодиакальные знаки.

В центр пластины устанавливалась глубокая округлая ложка с длинной цилиндрической ручкой, которая использовалась для разливания жидкой еды и напитков. Округлое дно не позволяло ручке опуститься на пластину, и ложка могла без труда вращаться по кругу. Ложка была изготовлена из металла магнетит.

Пластину ставили на ровную поверхность и толчком приводили ложку в движение. Ручка ложки всегда указывала южное направление. Этому изобретению принадлежит репутация первого компаса, используемого человеком.

Несколько столетий спустя, сновав Китае, была изготовлена магнитная плавающая стрелка, представляющая собой, чаще всего, форму рыбы. Магнит при опускании в воду головой указывал на южное направление. Приблизительно в этот же период другим китайским учёным ШэньГуа, было разработано несколько конструкций компаса.

Он пытался сделать прибор наиболее точным, используя для этого намагниченную иголку, которая подвешивалась на тонкую шёлковую нить. В ходе опытов он отметил, что игла показывает на юг с небольшой погрешностью, которую со времен научились высчитывать для разных частей Китая.

У китайских мореплавателей 11-го века на кораблях были установлены плавающие компасы, позволяющие достаточно точно ориентироваться при передвижении по морям. В 12-м веке опыт китайских изобретателей переняли арабские мореплаватели, а спустя ещё одно столетие компас пришёл и в Европу.

Знакомый и обыденный вид, который помнит каждый человек, компас получил лишь в 17-м веке. Точность прибора была уникальной на тот момент и позволяла без труда прокладывать маршруты для морских путешествий.

Устройство и принцип работы классического прибора

Классическим вариантом изобретения считается магнитный компас. Внешне он представляет собой корпус округлой формы, изготовленный из прочного пластика или латуни. В центре коробки закреплён шпиль из стали, а на нём в перпендикулярном положении установлен магнитный указатель.

Коробочка имеет стеклянную или пластиковую прозрачную крышку, предохраняющую компас от повреждений. Повреждения стрелки или её крепления могут стать причиной неправильной работы прибора.

Рассмотрим, как правильно пользоваться компасом. Суть его работы заключается в следующем: магнитный указатель взаимодействует с магнитными полями земного шара и производит движение по параллелям с силовыми полями планеты. Стрелка показывает северное направление так же, как и линии.

В зависимости от конструкции выделяют несколько основных видов компасов:

• магнитный;
• электромагнитный;
• электронный;
• гироскопический.

Суть работы одинакова, но небольшие отличия в конструкции позволяют выбрать каждому именно ту модель, которая представляется наиболее удобной в определённых условиях.

Магнитный

Магнитный тип компаса используется в большинстве случаев. Это небольшой ручной прибор, который каждый держал в руках, ещё когда учился в средней школе. Основным действующим элементом выступает магнитная стрелка, которая перемещается согласно магнитным осям Земли.

Использовать прибор можно вручную, держа прибор в руке и поворачиваясь в нужном направлении, или с помощью штатива для установки.

Электромагнитный

Конструкция электромагнитного компаса значительно сложнее. Он представляет собой малых размеров электрогенератор. В качестве статора выступает магнитная земная полярность. А ротором служит несколько рамок с обмотками. Напряжение в витках, двигаясь в магнитной среде, указывает направление курса. Использование электромагнитного компаса распространено на бортах авиации и морских судов.

Преимуществом компаса выступает устойчивость магнитной стрелки в отношении намагниченных деталей судов, то есть стрелка компаса не подвергается магнитному воздействию посторонних магнитных сил. А значит, точность измерения в данном случае будет выше.

Электронный

Электроника захватывает все сферы деятельности человека. Ориентирование на местности – не исключение. Электронный компас внешне можно перепутать с обычными электронными часами, и внешнее сходство с магнитным аналогом практически отсутствует. Электронное табло компаса показывает замеряемые единицы. Магнитная стрелка, соответственно, отсутствует. Замеры направления магнитного поля производит специальный магнитный датчик, установленный внутри компаса.

Использование электронного прибора может быть затруднено тем, что в определённый момент может разрядиться аккумулятор. Чтобы не возникло трудностей в пути, лучшим вариантом будет ношение дополнительной заряженной батареи.

Гироскопический

Самым точным устройством выступает гироскопический компас, или гирокомпас. Он механическим путём указывает положение меридианов Земли в зависимости от оси её вращения. Магнитный компас показывает направление на полюс в целом, а гирокомпас указывает точку вращения оси.

Его использование распространено в морской и ракетной навигации. Как и электромагнитный, гирокомпас практически не чувствителен к посторонним магнитным полям.

В век развития электронных технологий использование таких приборов, как компас, производится только профессионалами, умеющими правильно их использовать.

Сегодня сложно представить современного человека без гаджета. Разработчики программного обеспечения решили не стоять на месте и для электронных гаджетов на платформе Android было разработано приложение Компас, позволяющее ориентироваться на местности. Эта разработка не обошла и знаменитую марку Apple.

Практически все телефоны снабжены системой навигации GPS. Однако в некоторых местах, например в лесном массиве, точность местоположения может отличаться. Использование компаса в подобных ситуациях будет оправдано.

Как ориентироваться на местности с помощью компаса – подробная инструкция

Чтобы понять, как пользоваться компасом, необходимо знать некоторые тонкости. Рассмотрим ориентирование по карте местности.

Для начала снимаем со стрелки фиксатор и, держа корпус в горизонтальном положении, даём стрелке возможность остановиться в северном направлении. Компас необходимо держать вдали от металлических конструкций, магнитные поля которых могут помешать точной работе прибора.

С помощью полученных знаний необходимо сориентироваться по местности и определить своё положение на карте, используя описание местности. После этого выбирается какая-либо цель на карте.

Север компаса совмещается с севером карты (это всегда верхняя её граница). Далее необходимо совместить единицу указателя на компасе с положением объекта на карте. Производим вращение компаса до того момента, когда магнитная стрелка не будет показывать северное направление на корпусе колбы. Можно начинать движение, при этом постоянно отслеживая, чтобы указатель стрелки всегда показывал на северное направление на колбе.

Не многие знают, как пользоваться компасом в лесу без карты, чтобы не заблудиться. Принцип ориентирования на местности практически такой же, как и по карте. Только для навигации стоит выбирать какой-либо большой объект.

После того как направление сервера и стрелки совмещено визуально, проводим прямую линию через центр прибора к ориентиру. На противоположной стороне будет указано направление движения. В дороге лучше проверять возможность отклонения от курса движения.

В теории сложно понять принцип действия прибора, поэтому лучшим вариантом будет закрепление навыков на практике в знакомой местности.

Отправляясь в поход или экспедицию в незнакомой местности, лучше иметь в своей команде человека, который хорошо ориентируется в данной местности. Если нет такой возможности, всегда под рукой должен находиться компас и карта, для определения местоположения.

Если ранее не было опыта использования компаса, накануне необходимо научиться и потренироваться в определении местоположения. Используйте компас в соответствии с основными требованиями (правильное положение, защита от повреждения, удалённость от металлических предметов).

Выполнение несложного алгоритма действий позволит избежать трудностей в дороге по незнакомой местности.

Заключение

Изобретение и использование компаса, исторически играло огромное значение для географического освоения мира. Морские походы приносили много результатов с минимальными потерями флота. Ориентирование по звёздам возможно было, но компас сделал движение по морям и океанам более точным и в минимальные промежутки времени.

Технический прогресс в изобилии снабдил современных путешественников средствами ориентации на местности. Всевозможные навигаторы, передатчики и прочие геолокационные устройства практически исключают не то что вероятность, но даже гипотетическую возможность заблудиться. Конечно, на планете до сих пор остались неизведанные уголки и отважные первопроходцы, но в большинстве случаев вылазки на природу ограничиваются разве что пешими прогулками по крымским лесам. Да еще заядлые грибники, рыбаки и охотники порой углубляются в дебри. Но и им бывает с головой достаточно электронных приборов.

И лишь один недостаток мешает навсегда заменить ими традиционные приемы ориентирования: все новые девайсы нуждаются в питании. Тогда как старый добрый компас не разрядится и не подведет ни в лесу, ни в пустыне. К тому же, стоит он очень недорого (стандартные модели), весит мало и занимает в рюкзаке или кармане очень много места. В общем, идеальное устройство для каждого, кто не хочет потеряться в походе. Совсем не обязательно отказываться от достижений современной техники, но иметь компас в качестве подстраховки не помешает. А для этого нужно сначала научиться им пользоваться.

Устройство и особенности компаса
Первыми компасами пользовались еще китайцы в ХХ в н.э., и с тех пор это устройство претерпело немало изменений и усовершенствований, были созданы морской и электронный компасы. Но в общем смысле под понятием «компас» до сих пор подразумевают конструкцию, состоящую из круглой основы с разметкой, в центре которой установлена магнитная стрелка с двумя концами, указывающими на Северный магнитный и Южный магнитный полюса Земли. Если положить такой компас на ровную горизонтальную поверхность, стрелка расположится согласно силовой линии магнитного поля.

Стоит только сдвинуть компас, развернуть его против своей оси, как стрелка придет в движение и снова займет положение, указывающее на магнитные полюса. Таким образом владелец компаса всегда знает, в каком направлении от него они находятся, и именно таким компасом стоит обзавестись всем, кто хотя бы изредка оказывается в лесу. Если компас у вас уже есть, но вы давно им не пользовались, не помешает проверить его исправность. Для этого выполните следующие действия:

1. Положите компас на стол или на пол – ровную поверхность без наклона. Дождитесь, пока стрелка остановится и замрет. Запомните ее положение.

2. Возьмите любой железный предмет (иголку, ножницы, стальную ложку) и поднесите к компасу. При приближении металлической вещи стрелка придет в движение.

3. Резко удалите предмет от компаса и отнесите его подальше. Посмотрите на стрелку: в исправном компасе она займет то же положение, что в начале эксперимента. Если направление изменилось – компас придется выбросить, он поломан и пользоваться им нельзя.


При покупке нового компаса не гонитесь за дополнительными функциями, которые утяжеляют прибор и увеличивают вероятность поломки (чем сложнее система – тем более она уязвима), выберите стандартный туристический компас. Но учитывайте, что даже исправное магнитное устройство с хорошо намагниченной стрелкой будет давать погрешность, если используется рядом с электроподстанцией или железной дорогой.

Ориентирование по компасу в лесу
Итак, компас проверен, вместе со всем необходимым упакован в рюкзак, и вы отправляетесь в поход/на охоту/рыбалку. Опытные туристы в курсе всех тонкостей обращения с физическим оборудованием, а для начинающих приводим подробное руководство к действию:
Как видите, научиться пользоваться компасом в лесу не трудно, особенно имея хотя бы элементарные представления о физике и географии. Но даже самые разумные люди могут допускать ошибки, наиболее распространенной из которых является вращение компаса вместо того, чтобы повернуться самому. Такие действия лишь усложнят вашу задачу, а развернуться телом все равно придется для уточнения показаний прибора.

Неправильными, и даже опасными, являются попытки ориентирования на местности с помощью наклоненного компаса. Его стрелка всегда старается занять положение вдоль магнитных линий планеты, но если вы держите компас не горизонтально, то она не может свободно вращаться и даже рискует застрять. И, поскольку синяя стрелка компаса указывает на магнитный, а не географический полюс Земли, то это следует учитывать при использовании компаса одновременно с картой местности. Как и то, что залежи железной руды и крупные индустриальные объекты могут влиять на работу прибора.

В таких «аномальных» зонах компас может повести себя самым неожиданным образом, а стрелка начать хаотично вращаться. В таком случае не паникуйте, а отойдите на некоторое расстояние и попробуйте сориентироваться по компасу снова. И убедитесь, что не держите в руке металлических предметов (ножа или фонарика), сбивающих стрелку с верного направления. Эти элементарные правила помогут вам не заблудиться в лесу и найти обратную дорогу с помощью простого магнитного компаса.

46 31 925 0

В наше время технический прогресс ушел далеко вперед, снабдив человека всевозможными устройствами навигации, которые могут помочь выбраться практически из любой глуши даже в далекой Африке, исключая малейшую возможность заблудиться. Но все эти приборы имеют существенный недостаток, который не дает навсегда оставить в прошлом классические методы ориентирования в пространстве, а именно – все они требуют постоянной подзарядки или, как минимум, смены батареек, что вдалеке от цивилизации сделать достаточно проблематично. В то же время простой компас может заменить все современные девайсы в полной мере, поскольку его не надо заряжать, он относительно недорого стоит, мало весит и занимает немного места в сумке. Единственный нюанс – умение им пользоваться, хотя и здесь не нужно особо много знаний.

Строение компаса

Компас – прибор, который облегчает ориентацию на местности.

Исследователи утверждают, что первый компас изобрели в Китае, и он помогал находить верное направление пути при движении в пустыне. В Европе же это устройство появилось в XII-XIII вв., но основы его строения остались практически неизменными до сегодняшнего дня.

Наиболее известным и легким в использовании считается, так называемый компас Адрианова, состоящий из корпуса и иглы по центру, на которой крепится стрелка. Если прибор работает верно, то стрелка (часто она окрашена в синий цвет) показывает направленность точно на Север. Также в структуру компаса входит тормоз, который удерживает стрелку во избежание появления неполадок и лимб – своеобразная шкала, которая состоит из внутренней и внешней оцифровки. Внутренняя оцифровка содержит деления 0-360º, размещенных по ходу часовой стрелки. Внешняя размещена против движения часовой стрелки и имеет 10 показателей.

Виды компасов

В мире разработаны три достаточно разных типа компаса:

• Магнитный;
• Электронный;
• Гирокомпас

Суть работы магнитного компаса состоит во взаимосвязи магнитного поля самого компаса с магнитным полем Земли, поскольку стрелка компаса, которая движется по кругу, способна размещаться на силовых указателях этого поля. В связи с этим, она постоянно показывает направленность на Север.

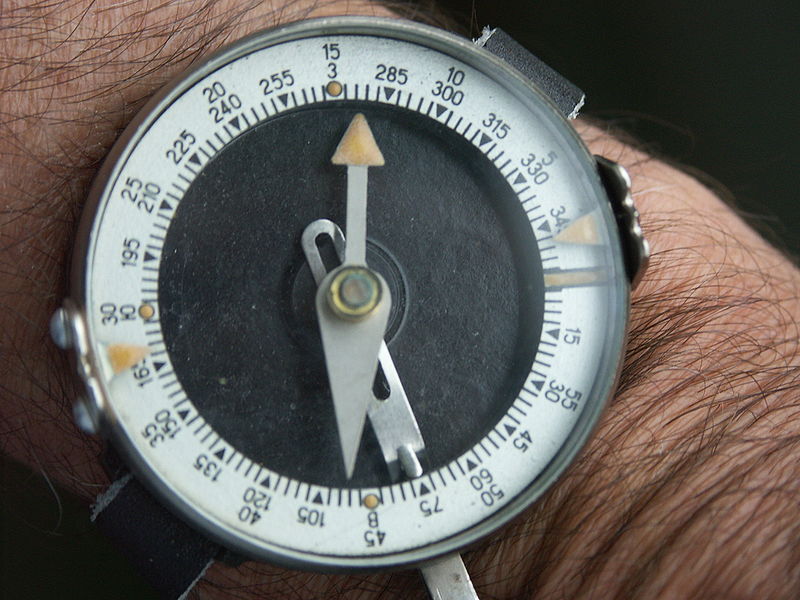

Компас Адрианова является ярким образцом магнитного компаса.

Гирокомпас – механизм, который также способен помочь найти правильный курс движения по местности. Главным отличием гирокомпаса от магнитного является ориентация данного прибора на географический Северный полюс, а не магнитный.

Работа электронного компаса осуществляется благодаря получению сигналов со спутника, который передает точные координаты направления движения объекта.

Проверяем работоспособность прибора

Прежде, чем выходить из дома, направляясь в неизвестную местность, необходимо опробовать компас на работоспособность, поскольку с неисправным прибором вы можете не только заблудиться, но и не найти дороги обратно.

Чтобы проверить, верно ли работает ваш компас, нету необходимости искать какого-либо специалиста.

Его достаточно легко можно проверить в домашних условиях.

Для этого необходимо:

• Расположить горизонтально устройство на любую поверхность и подождать окончательной остановки стрелки.

• Найти что-либо металлическое, приблизить его к компасу и подождать, пока стрелка станет передвигаться.
• Затем очень быстро забрать этот предмет и, если стрелка стала на прежнее место – компас работает правильно и им можно смело пользоваться для ориентации на местности.

Использование компаса на практике

Как же воспользоваться компасом, находясь, например, в лесу?

Первым делом надо сделать так называемую «привязку» к местонахождению.

Иными словами выявить ориентир – определенный объект или местность, к которой надо будет вернуться.

Желательно, чтобы в виде ориентира выступало что-нибудь довольно протяженное, такое, например, как просека, река, дорога или линия электропередач. Благодаря подобному ориентиру вряд ли можно будет не попасть на нужное место при возврате.

Выбрав ориентир, специалисты рекомендуют отдаляться от него, придерживаясь прямого угла (перпендикулярно) в любом выбранном направлении.
Итак, немного отойдя в необходимом направлении, становимся лицом к выбранному ориентиру. Компас кладем на ладонь в максимально горизонтальное положение, освобождаем стрелку от тормоза и поворачиваем, пока она не установится точно на показателе Север (N). Далее в мыслях по центру компаса ведем черту выбранного пути – это линия возврата. Теперь смотрим на шкалу, которая разделена на градусы – это лимб компаса. Показатель ноля соответствует контуру, указывающему на Север. Именно от него по направлению часовой стрелки ведется отсчет градусов. Запоминаем, какой градус пересекает наша мысленная линия. Это точка возврата – азимут.

Азимут – величина угла между линией, указывающей северное направление, и направленностью на выбранный нами ориентир.

Затем отмечаем число, находящееся с противоположного края компаса и через которое проходит представляемая линия – это направленность нашего движения, на которое стоит ориентироваться, уходя вглубь чащи. Обязательно запоминаем или записываем значение обоих цифр и лишь тогда начинаем углубляться в лес.

При возвращении назад необходимо:

• Опять нужно положить компас в горизонтальное положение.
• Кладем компас таким образом, чтобы наша воображаемая черта возврата проходила через середину прибора и показывала направление вперед.
• Постепенно поворачиваем компас, пока стрелка не встанет на нуле.
• Теперь цель достигнута – мы смотрим в сторону того направления, куда следует двигаться, чтобы вернуться к нашему ориентиру.

На сегодняшний день человечество придумало множество различных моделей компасов. Они отличаются не только по устройству, но и по принципу работы. То, как работает, например, магнитный компас, сильно отличается от принципа действия компаса в смартфоне и телефоне, хотя в общем конечный результат их действия - показания - будут сходными.

Механические компасы — все они работают по одному принципу.

Каждая модель имеет свои достоинства и недостатки, благодаря чему под каждую конкретную ситуацию можно подобрать наиболее подходящий прибор.

Для примера рассмотрим принцип действия некоторых видов компасов.

Магнитный компас

В магнитном компасе основной элемент - магнитная стрелка - располагается вдоль силовых линий магнитного поля Земли - естественного гигантского магнита - и указывает на ее полюса.

Стрелка такого компаса выравнивается по направлению магнитных линий Земли.

Благодаря тому, что магнитные полюса находятся вблизи географических полюсов, на большей части поверхности Земного шара можно использовать магнитный компас для нахождения приблизительного направления на истинный север или юг, а по ним определять и все остальные стороны света.

Электронный (цифровой) компас

В этом виде компаса показания также определяются направлением магнитного поля Земли, однако в данном случае работает не стрелка, а специальное электронное устройство (магнитный датчик).

Такой компас не зависит от спутников и их видимости.

В отличии от магнитного компаса, это устройство потребляет электроэнергию от переносного аккумулятора или батареек.

Здесь стоит отметить, что цифровым компасом также иногда называют спутниковым, что не совсем верно. О спутниковом расскажем чуть позже.

Электромагнитный компас

Этот прибор также ориентируется на магнитное поле Земли, однако для того, чтобы он начал работу, необходимо движение его в пространстве. Ведь именно перемещение в магнитном поле рамки с обмоткой - основной детали электромагнитного компаса - генерирует электрический ток, который, в свою очередь, отражается в виде показаний на приборах, по которым и происходит сверка направления движения транспорта с заданным курсом.

Благодаря этой конструкции, данный прибор нечувствителен к магнитным девиациям, связанным с деталями транспорта, на котором он установлен. Однако для ориентирования по электромагнитному компасу обязательно нужно находиться в движении, ведь стоя на одном месте, электрические токи в катушках возникать не будут, а значит и замерять приборам будет нечего.

Радиокомпас

В радиокомпасе направление определяется не по магнитному полю, а по сигналу от радиостанции, местоположение которой известно заранее. На фото показан пример такого компаса, снятого с панели самолета:

Радиокомпасы нашли широкое применение в авиации, однако обладают рядом недостатков, связанных с возникновением больших ошибок в измерениях (более десятка градусов) из-за искажения радиосигнала. Сегодня их все чаще заменяют другими приборами для навигации, например, GPS-навигаторами.

Спутниковый компас

Спутниковый компас работает, получая сигналы от спутников. Такой прибор показывает направление на истинные полюса, то есть на географический север и географический юг.

Такой компас не будет работать в помещении или под землей, что ограничивает область его применения.

Показания этого компаса не зависят от магнитной аномалии и девиаций, однако он не будет работать, если сигнал спутника пропадет, либо закончится заряд источника электропитания. Именно такие устройства встроены в современные телефоны и смартфоны, и на том же Айфоне компас работает, принимая сигнал от спутников и указывая направления на разные стороны света. В большинство смартфонов изначально вшит GPS-приемник для расширения его функционала, а получая данные о местоположении телефона очень просто указать направления по сторонам света.

Гирокомпас

Работа гирокомпаса основана на способности гироскопа удерживать одно и то же положение в пространстве, независимо от поворота рамки, в которой он закреплен.

Гирокомпас, как и спутниковый компас, показывает географический север и независим от магнитных полей, создаваемых деталями транспорта, в котором он установлен.

Лучший компас для туризма

Для туризма наиболее подходящими можно считать три варианта - магнитные, электронные и спутниковые компасы - из-за их компактности. Однако, давайте разберемся, какой же вариант наиболее подходит для многодневного пребывания в дикой природе в экстремальных условиях.

Электронные и спутниковые компасы используются в новейших средствах связи - мобильных телефонах, смартфонах, айфонах, планшетах, а также в часах, что делает их постоянными спутниками современного человека. А это значит, что с большой долей вероятности такой прибор окажется при владельце, если тот попадет в аварийную ситуацию вдали от цивилизации. В этом большой плюс таких устройств.

Из всех приборов, которые всегда под рукой у человека, первый — телефон, и зачастую на нем имеется и GPS с функцией компаса.

Однако электронный компас проигрывает обычному магнитному, ведь для определения тех же магнитных полюсов в электронном варианте нужен источник электроэнергии, а в случае поломки электрический компас вряд ли удастся починить в условиях дикой природы. В то же время простой магнитный компас не нуждается в питании электрическим током и его можно быстро сделать из подручных средств.

Ну, а спутниковый компас в современном средстве связи - хоть вещь и нужная, но все же менее удобная, чем навигатор. Лучше установить на телефон не компас, а навигатор, который не только сориентирует владельца по сторонам света, но и сможет указать точное местоположение его на карте.

Раз уж такое функциональное устройство есть под рукой, ограничиваться только функцией компаса на нем не рационально.

Тем не менее, и в этом случае такое средство навигации будет обладать тем же недостатком, что и электронный компас, - зависимостью от электроэнергии и невозможностью ремонта в случае поломки. А ведь поломка может наступить в том числе и от падения или намокания телефона, если только он не оснащен специальной защитой, которой на большинстве телефонов нет.

Плюс такого цифрового компаса заключается также в его миниатюрных размерах и устойчивости к магнитным девиациям.

Кроме того, сигнал от спутника в некоторых случаях попросту не дойдет до устройства-приемника, что может привести к возникновению чрезвычайной ситуации. Например, в пещерах или катакомбах, где можно легко потеряться, использовать спутниковый компас не получится: не будет сигнала от спутника.Поэтому из всего разнообразия компасов на первое место все же нужно вынести магнитный, благодаря простоте его устройства и независимости от электропитания.

Далее разберемся в работе магнитного компаса - наиболее универсального и популярного устройства навигации в среде туристов, охотников и других людей, чья деятельность связана с пребыванием в дикой природной среде.

Работа с магнитным компасом

Магнитный компас помогает определить направление на магнитные север и юг, а также направление на выбранный объект относительно направления на север - азимут.

Поскольку магнитный компас реагирует на любое магнитное поле, то в большинстве случаев его стрелка указывает не на магнитные полюса Земли, о которых мы говорили здесь, а в сторону от них.

Это в первую очередь связано с магнитными девиациями, которые вызываются находящимися рядом намагниченными объектами.

Единственный способ снизить магнитные девиации в туристическом компасе - находиться на достаточном расстоянии от магнитных предметов (например, ножа, мобильного телефона или другого компаса), объектов (например, машины, самолета или судна) и источников электрического тока (например, линии электропередач). Хотя на морских судах магнитные девиации, связанные с деталями самого судна, устраняются с помощью специальных систем, оснащенных магнитами.

Также существуют области, в которых силовые линии магнитного поля Земли сильно отклоняются от подобных линий в соседних областях. Такие районы называются магнитными аномалиями. Стрелка компаса в этих областях также «врет».

Стоит заметить, что вблизи географических полюсов Земли, как в северном, так и в южном полушарии, в наше время компас может давать большие ошибки, вплоть до 180°, то есть самую большую ошибку из гипотетически возможных.

Я не зря сказал, что именно в наше время. Дело в том, что местоположение магнитного полюса (как южного, так и северного) непостоянно. Во-первых, на данный момент магнитные полюса не совпадают с местоположениями географических полюсов, а во-вторых, местоположение магнитных полюсов меняется со временем, причем движется непредсказуемо, изменяя как направление движения, так и скорость. Поэтому нельзя исключать возможности, что рано или поздно в какой-то момент времени оно совпадет с положением одного из географических полюсов Земли.

Магнитные полюса за всю историю Земли неоднократно диаметрально меняли свое местоположение, то есть вблизи северного географического полюса в разные времена был как северный магнитный, так и южный магнитный полюс.

Кроме того, из-за близости географических полюсов к магнитным полюсам в измерениях с помощью магнитного компаса могут возникнуть трудности по той же причине, по которой они возникают на самих магнитных полюсах.

В точках на земной поверхности, соответствующих магнитным полюсам Земли, магнитный компас не будет работать, поскольку силовые линии магнитного поля Земли в этих областях направлены строго вертикально. Точнее, работать-то он будет, но только, если его повернуть набок - магнитная стрелка в этом случае займет строго вертикальное положение, то есть как раз вдоль магнитных линий Земли.

Неисправность компаса

Давать неправильные показания может и неисправный компас, поэтому перед тем, как отправиться в путешествие каждый взятый с собой прибор нужно проверить на исправность.

Для этого к компасу сбоку подносится намагниченный предмет, например, нож, пока стрелка компаса не отклонится в сторону. После того, как объект, вызывающий магнитную девиацию, будет устранен, стрелка должна вернуться в прежнее положение. То же самое необходимо проделать, поднося намагниченный предмет с другой стороны.

Если стрелка после всех манипуляций вернулась на прежнее место, такой компас будет работать правильно. Если же не вернулась, то таким компасом пользоваться нельзя: он неисправен.

Работает ли магнитный компас за пределами Земли

Многие звезды, планеты и их спутники обладают магнитным полем, однако зачастую магнитное поле настолько слабо, что не способно повлиять на стрелку магнитного компаса. Более же чувствительные приборы улавливают даже столь незначительное проявление магнетизма, но сейчас речь не о них.

Так, например, на Луне скорее всего не удастся использовать магнитный компас для ориентирования, поскольку магнитное поле Луны очень слабо.

То же самое касается открытого космоса на большом удалении от небесных тел. Здесь магнитные поля, как правило, настолько малы, что не способны сдвинуть стрелку магнитного компаса с места.

Последнее утверждение справедливо только для магнитного компаса, находящегося вдали от бороздящего просторы космоса космического корабля. На МКС показания компаса целиком будут зависеть от магнитных девиаций, вызванных исключительно деталями самой космической станции.

С другой стороны, не стоит забывать, что даже на тех планетах, где магнитное поле не меньше, а то и больше, чем на Земле, магнитные полюса периодически меняются местами, и направление на магнитный полюс с большой вероятностью не совпадет с направлением на географический полюс. В принципе, как и говорилось ранее, у Земли та же «беда», и то, что мы имеем возможность сегодня использовать магнитный компас для приблизительного определения направления на географические полюса, можно сказать - просто счастливое совпадение.

Таким образом, говоря о магнитном компасе, как об основном средстве навигации для туриста, всегда нужно помнить об ограничениях в его работе, которых, к счастью не так много. В большинстве случаев магнитный компас при корректном его использовании поможет людям сориентироваться в пространстве, при наличии карты - определить свое местоположение, а также найти направление для дальнейшего движения, в том числе и для того, чтобы в аварийной ситуации наиболее быстро выйти к людям.

Если же в аварийной ситуации у человека не оказалось ни навигатора, ни компаса, ни металлических предметов, из которых можно было бы его изготовить, тогда остается ориентироваться по так называемому солнечному компасу — .
