Термоядерная реакция гелий 3. Гелий3 - мифическое топливо будущего

«Мы говорим сейчас о термоядерной энергетике будущего и новом экологическом типе топлива, которое нельзя добыть на Земле. Речь идет о промышленном освоении Луны для добычи гелия-3». Это заявление главы ракетно-космической корпорации «Энергия» Николая Севастьянова, если и не потрясло воображение законопослушных россиян (им сейчас, как раз, накануне нового отопительного сезона только с гелием-3 разбираться), то уж воображение специалистов и людей заинтересованных не оставило равнодушным.

Оно и понятно: при, мягко говоря, не блестящем состоянии дел в отечественной аэрокосмической отрасли (космический бюджет России в 30 раз меньше, чем в США и в 2 раза меньше, чем в Индии; с 1989 по 2004-й годы мы запустили всего 3 исследовательских КА), вдруг, вот так, ни больше, ни меньше – россияне будут добывать гелий-3 на Луне! Напомню, что, теоретически, этот легкий изотоп гелия способен вступать в термоядерную реакцию с дейтерием. Соответственно, термояд многие ученые считают потенциально безграничным источником дешевой энергии. Однако проблемка есть: гелий-3 составляет менее одной миллионной доли от общего количества гелия на Земле. А вот в лунном грунте этот легкий изотоп содержится в изобилии: по оценке академика Эрика Галимова – около 500 млн. тонн...

Говорят, в свое время в США перед входом в Диснейленд висел огромный плакат: «Мы и наша страна можем все, единственное, что нас лимитирует, это границы нашего воображения». Все это было недалеко от истины: быстрый и эффективный атомный проект, фантастически успешная лунная программа, стратегическая оборонная инициатива (СОИ), вконец доконавшая советскую экономику. ...

По существу, одной из главных функций государства, особенно в XX веке, было как раз формулирование перед научным сообществом задач на грани воображения. Это касается и советского государства: электрификация, индустриализация, создание атомной бомбы, первый спутник, поворот рек┘ Кстати, и у нас был свой «плакат» перед Диснейлендом – «Мы рождены, чтоб сказку сделать былью!»

«Я просто думаю, что есть дефицит в какой-то крупной технологической задаче, – подчеркнул в беседе со мной доктор физико-математических наук, ученый секретарь Института космических исследований РАН Александр Захаров. – Может быть, из-за этого и возникли в последнее время все эти разговоры о добыче на Луне гелия-3 для термоядерной энергетики. Если Луна – источник полезных ископаемых, и оттуда везти этот гелий-3, а на Земле не хватает энергии┘ Все это понятно, звучит очень красиво. И под это легко, может быть, уговорить влиятельных людей выделить деньги. Я думаю, что это так».

Но все дело в том, что сейчас на Земле нет технологии – и в ближайшие, как минимум, 50 лет не предвидится ее появления, – сжигания гелия-3 в термоядерной реакции. Нет даже эскизного проекта такого реактора. Строящийся сейчас во Франции международный термоядерный реактор ITER проектируется на «сжигание» изотопов водорода – дейтерия и трития. Расчетная температура «поджига» термоядерной реакции – 100–200 млн. градусов. Для использования гелия-3 температура должна быть на порядок-два выше.

Значит, руководитель крупнейшей в России ракетно-космической корпорации Николай Севастьянов, извините за выражение, пудрит нам мозги своим гелием-3? Не похоже. Зачем!?

«Космическая отрасль, естественно, заинтересована в таком крупном и дорогостоящем проекте, – считает Александр Захаров. – Но с точки зрения его практического использования, абсолютно очевидно, что это преждевременно».

Чтобы реализовать проект «гелий-3» нужно создавать специальную программу дополнительных исследований Луны, запускать целую эскадру космических аппаратов, решать вопросы с добычей гелия-3, его переработкой┘ Это разорит страну почище всякой СОИ.

«Я не хочу сказать, что Луна с научной точки зрения полностью закрыта – там остались и научные задачи, – подчеркивает Александр Захаров. – Но, как говорится, этим надо заниматься step by step, не забываю о других научных задачах. А то мы как-то шарахаемся: как только американцы объявили о программе пилотируемого полета на Марс – и сразу мы заявляем, что тоже готовы этим заниматься. Услышали про лунные программы – давайте тоже этим заниматься┘ У нас нет обдуманной, взвешенной, стратегической национальной задачи».

Вот, опять вернулись к тому, с чего начали, – к стратегической национальной задаче. Беда в том, что в отличие от американцев мы лимитированы не столько своим воображением – с этим-то, как показывает заявление Николая Севастьянова, у нас все в порядке. Но вот на программу «гелий-3» (условно назовем ее так), по самым скромным расчетам, потребуется 5 млрд. долл. на пять лет исследований.

С чисто научной точки зрения, в проблеме термояда на основе ТОКАМАКов, даже несмотря на принятое решение о строительстве международного экспериментального реактора ITER, наметился некий застой. (Впрочем, это тема для отдельного разговора.) Как мне кажется, проблема гелия-3 для некоторой части влиятельного термоядерного лобби – новая ниша для реанимации и реализации профессиональных амбиций.

Мало того – и это уж совсем сенсационная вещь, и только поэтому я не начал с нее свою статью, - как нам сообщил эксперт из аэрокосмической отрасли, на российский проект добычи легкого изотопа гелия на Луне выделен┘ 1 млрд. долларов! Деньги эти, якобы, имеют американское происхождение.

Несмотря на всю замысловатость подобной комбинации, концы с концами в ней сходятся вполне успешно. Чтобы добиться выделения 104-х млрд. долл. на объявленную недавно программу создания лунной базы, Национальному агентству США по аэронавтике и космическим исследованиям надо было показать, что «стратегические конкуренты» тоже не дремлют. То есть, «российский» миллиард - это, своего рода, накладные расходы NASA... Отсюда и необъяснимый рациональными мотивами всплеск интереса к добыче гелия-3 в России.

Если это действительно так, то лишний раз нам всем придется убедиться в справедливости формулы, напечатанной лет десять назад в журнале Physics Today. Вот она: «Ученые – это не бескорыстные искатели истины, а скорее участники острой конкурентной борьбы за научное влияние, победители которой срывают банк».

Гелий 3 - энергия будущего

Все мы знаем, что нефть у нас не бесконечная, а исследования доказали еще ее органическое происхождение – это значит нефть относится к невозобновляемым ресурсам. Нефть - горючая маслянистая жидкость, являющаяся смесью углеводородов, красно-коричневого, иногда почти чёрного цвета, хотя иногда встречается и слабо окрашенная в жёлто-зелёный цвет и даже бесцветная нефть, имеет специфический запах, распространена в осадочной оболочке Земли; одно из наиважнейших полезных ископаемых. Нефть представляет собой смесь около 1000 индивидуальных веществ, из которых большая часть - жидкие углеводороды. Нефть занимает ведущее место в мировом топливно-энергетическом балансе: доля ее в общем потреблении энергоресурсов составляет 48 %.Именно поэтому нефть как источник энергии, так важна для человечества.

На текущий момент основными источниками энергии являются: ТЭЦ, ТЭС, АЭС.

На графике четко видно что лидирующем положением может похвастаться только ТЭЦ, которые в качестве топлива используют невозобновляемые ресурсы такие как: нефть (все виды топлива получаемые из нефти), уголь, газ.

На долю ГЭС приходится лишь 20%, при этом даже если в мире начнуть использовать максимальное количество рек под ГЭС, суммарная выделяемая энергия всеми гидроэлектростанциями не способна будет удовлетворить потребности человества.

Атомные электростанции занимают лишь 17% мирового энергопроизводства, использование реакции деления атома влечет за собой серьезные последствия в виде радиации.

Сейчас активно в качестве альтернативных сырьевых ресурсов используются газ, уголь, торф, энергия деления атома (атомная энергетика).Но мы прекрасно понимаем что они не способны заменить полностью нефть как сырья для получения энергии. Да и запасы того же природного газа не бесконечны, используя данные альтернативные сырьевые ресурсы мы лишь отсрочим энергетический кризис.

Ученые прекрасно осознают наступающую на пятки проблему, и создают и изучают альтернативные источники энергии. На текущий момент ученые работают над проектами подразумевающие использование:

• Биогаза

• Биодизельного топливо

• Биоэтанола

• Ветроэнергетики

• Водородная энергетики

• Геотермальная энергии

• Солнечных элементов

• Атомной энергетики

• Термоядерная энергетика (на основе использования Гелия 3)

Основная часть

Итак, рассмотрим каждую альтернативу в отдельности.

2.1.Биогаз

Биометан – газ, полученный при брожении органических отходов (биогаз). Наиболее целесообразной сферой применения биогаза является отопление животноводческих ферм, жилых помещений и технологических участков. Также биогаз можно использовать в качестве моторного топлива. Излишки полученного топлива можно перерабатывать в электроэнергию с помощью дизельных генераторов.

Биометан имеет низкую объемную концентрацию энергии. При нормальных условиях теплота сгорания 1 л. биометана составляет 33 - 36 кДж.

Биометан имеет высокую детонационную стойкость, что позволяет снижать концентрацию вредных веществ в отработанных газах и уменьшать количество отложений в двигателе.

Биометан как моторное топливо должен применяться в транспортных двигателях либо в сжатом, либо в сжиженном состоянии. Однако основным сдерживающим фактором широко применения сжатого биометана в качестве моторного топлива, как и в случае со сжатым природным газом, является транспортировка значительной массы топливных баллонов.

За рубежом проблеме получения и использования биогаза уделяют большое внимание. За короткий срок во многих странах мира возникла целая индустрия по производству биогаза: если в 1980 г. в мире насчитывалось около 8 млн. установок для получения биогаза суммарной мощностью 1,7-2 млрд. куб. м в год, то в настоящее время данные показатели соответствуют производительности по биогазу только одной страны - Китая.

К примуществам биогаза можно отнести:

• Получение энергии без дополнительной эмиссии CO 2 .

• Закрытые системы не пропускают или незначительно пропускают запахи.

• Улучшение торговой ситуации и снижение зависимости от импортёров энергии.

• Электричество на биогазе можно вырабатывать 24 часа в сутки.

• Отсутствие зависимости от ветра/воды/электричества.

• Улучшение удобряемости почвы.

2.2 Биодизельное топливо

Биодизель - топливо на основе растительных или животных жиров (масел), а также продуктов их этерификации. Применяется на автотранспорте в виде различных смесей с дизельным топливом.

Экологические аспекты применения:

Биодизель, как показали опыты, при попадании в воду не причиняет вреда растениям и животным. Кроме того, он подвергается практически полному биологическому распаду: в почве или в воде микроорганизмы за 28 дней перерабатывают 99% биодизеля, что позволяет говорить о минимизации загрязнения рек и озёр.

К преимуществам биодизеля можно отнести:

• увеличение цетанового числа и смазывающей способности, что продлевает жизнь двигателя;

• значительное снижение вредных выбросов (включая СО, СО2, SO2, мелкие частицы и летучие органические соединения);

• способствование очистке инжекторов, топливных насосов и каналов подачи горючего.

Недостатки

В холодное время года необходимо подогревать топливо идущее из топливного бака в топливный насос или применять смеси 20% БИОДИЗЕЛЯ 80% солярки.

2.3.Биоэтанол

Биоэтанол – это жидкое спиртовое топливо, пары которого тяжелее воздуха. Он вырабатывается из сельскохозяйственной продукции, содержащей крахмал или сахар, например, из кукурузы, зерновых или сахарного тростника. В отличие от спирта, из которого производятся алкогольные напитки, топливный этанол не содержит воды и производится укороченной дистилляцией (две ректификационные колонны вместо пяти) поэтому содержит метанол и сивушные масла, а также бензин, что делает его непригодным для питья.

Топливный биоэтанол производится почти так же, как и обычный пищевой спирт для производства алкогольных напитков, но есть несколько существенных отличий.

Этанол можно производить из любого сахаро- и крахмало-содержащего сырья: сахарного тростника и свеклы, картофеля, топинамбура, кукурузы, пшеницы, ячменя, ржи и тд.

К примуществам биоэтанола можно отнести:

Этанол имеет высокое октановое число

Биоэтанол разлагаем и не загрязняет природные

водные системы

10% этанола в бензине снижает токсичность выхлопа

снизить выбросы СО на 26%, выбросы оксидов азота

на 5%, аэрозольных частиц на 40%.

Этанол является единственным возобновляемым

жидким топливом, использование которого в

качестве добавки к бензину не требует изменение

конструкции двигателей

Особо ярко выраженных недостатков не имеет.

2.4. Ветроэнергетика

Ветроэнергетика является нерегулируемым источником энергии. Выработка ветроэлектростанции зависит от силы ветра, фактора, отличающегося большим непостоянством. Соответственно, выдача электроэнергии с ветрогененератора в энергосистему отличается большой неравномерностью как в суточном, так и в недельном, месячном, годовом и многолетнем разрезе. Учитывая, что энергосистема сама имеет неоднородности энергонагрузки (пики и провалы энергопотребления), регулировать которые ветроэнергетика, естественно, не может, введение значительной доли ветроэнергетики в энергосистему способствует ее дестабилизации. Понятно, что ветроэнергетика требует резерва мощности в энергосистеме (например, в виде газотурбинных электростанций), а также механизмов сглаживания неоднородности их выработки (в виде ГЭС или ГАЭС). Данная особенность ветроэнергетики существенно удорожает получаемую от них электроэнергию. Энергосистемы с большой неохотой подключают ветрогенераторы к энергосетям, что привело к появлению законодательных актов, обязующих их это делать.

Небольшие единичные ветроустановки могут иметь проблемы с сетевой инфраструктурой, поскольку стоимость линии электропередач и распределительного устройства для подключения к энергосистеме могут оказаться слишком большими.

Крупные ветроустановки испытывают значительные проблемы с ремонтом, поскольку замена крупной детали (лопасти, ротора и т.п.) на высоте более 100 м является сложным и дорогостоящим мероприятием.

Преимущества:

• Экологически чисто.

• Безопасно для человека (нет радиации, отходов).

Основные недостатки:

Низкая плотность энергии, приходящейся на единицy площади ветрового колеса; непредсказуемые изменения скорости ветра в течение суток и сезона, требующие резервирования ветровой станции или аккумулирования произведенной энергии; отрицательное влияние на среду обитания человека и животных, на телевизионную связь и пути сезонной миграции птиц.

2.5. Водородная энергетика

Водородная энергетика - направление выработки и потребления энергии человечеством, основанное на использования водорода в качестве средства для аккумулирования, транспортировки и потребления энергии людьми, транспортной инфраструктурой и различными производственными направлениями. Водород выбран как наиболее распространенный элемент на поверхности земли и в космосе, теплота сгорания водорода наиболее высока, а продуктом сгорания в кислороде является вода (которая вновь вводится в кругооборот водородной энергетики). Существует несколько способов производства водорода:

• Из природного газа

• Газификация угля:

• Электролиз воды (*обратная реакция)

• Водород из биомассы

Преимущества:

• экологическая чистота водородного топлива.

• возобновляемость.

• чрезвычайно высокий КПД - 75%, что почти в 2,5 раза выше, чем у самых современных установок, работающих на нефти и газе.

Есть у водорода и более серьезные недостатки. Во-первых, в свободном газообразном состоянии он в природе не существует, то есть его нужно добывать. Во-вторых, водород, как газ, довольно опасен. Его смесь с воздухом сначала незримо "горит", то есть выделяет тепло, а потом легко детонирует от малейшей искры. Классический пример водородного взрыва - чернобыльская авария, когда в результате перегрева циркония и попадания на него воды образовался водород, который потом и сдетонировал. В-третьих, водород нужно где-то хранить, причем в больших емкостях, поскольку он имеет низкую плотность. А сжимать его можно только под очень высоким давлением, приблизительно в 300 атмосфер.

2.6. Геотермальная энергия

Извержение вулканов наглядно свидетельствует об огромном жаре внутри планеты. Ученые оценивают температуру ядра Земли в тысячи градусов Цельсия. Эта температура постепенно снижается от горячего внутреннего ядра, где, как полагают учёные, металлы и породы могут существовать только в расплавленном состоянии, до поверхности Земли. Геотермальная энергия может быть использована двумя основными способами - для выработки электроэнергии и для обогрева домов, учреждений и промышленных предприятий. Для какой из этих целей она будет использоваться, зависит от формы, в которой она поступает в наше распоряжение. Иногда вода вырывается из-под земли в виде чистого “сухого пара”, т.е. пара без примеси водяных капелек. Этот сухой пар может быть непосредственно использован для вращения турбины и выработки электроэнергии. Конденсационную воду можно возвращать в землю и при ее достаточно хорошем качестве - сбрасывать в ближний водоем.

Преобразование термальной энергии океана.

Идея использования разности температур океанских вод для производства электроэнергии возникла около 100 лет назад, а именно в 1981 году. Французский физик Жак Д, Арсонваль опубликовал работу о солнечной энергии морей. В то время было уже известно многое о способности океана принимать и аккумулировать тепловую энергию. Был известен и механизм рождения океанских течений и основные закономерности образования температурных перепадов между поверхностными и глубинными слоями воды.

Использование перепада температур возможно по трём основным направлениям: непосредственное преобразование на основе термоэлементов, преобразование теплоты в механическую энергию в тепловых машинах и превращение в механическую энергию в гидромашинах с использованием разности плотностей тёплой и холодной воды.

Преимущества:

• они практически не нуждаются в техническом обслуживании.

• Одно из преимуществ геотермальной электростанции состоит в том, что по сравнению с электростанцией, сжигающей органическое топливо, она выделяет примерно в двадцать раз меньше углекислого газа при производстве такого же объёма электричества, что снижает её влияние на глобальную окружающую среду.

• Главным достоинством геотермальной энергии является ее практическая неиссякаемость и полная независимость от условий окружающей среды, времени суток и года.

Какие проблемы возникают при использовании подземных термальных вод? Главная из них заключается в необходимости обратной закачки отработанной воды в подземный водоносный горизонт. В термальных водах содержится большое количество солей различных токсичных металлов (например, бора, свинца, цинка, кадмия, мышьяка) и химических соединений (аммиака, фенолов), что исключает сброс этих вод в природные водные системы, расположенные на поверхности.

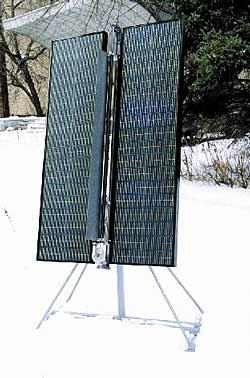

2.7. Солнечные элементы

Принципы работы солнечных элементов:

Солнечные элементы (СЭ) изготавливаются из материалов, которые напрямую преобразуют солнечный свет в электричество. Большая часть из коммерчески выпускаемых в настоящее время СЭ изготавливается из кремния.

В последние годы разработаны новые типы материалов для СЭ. Например, тонкопленочные СЭ из медь-индий-диселенида и из CdTe (теллурид кадмия). Эти СЭ в последнее время также коммерчески используются.

Преимущества:

• Энергия солнца почти бесконечна

• Экологически чисто

• Безопасно для человека и природы

Недостатки: Солнечная электростанция не работает ночью и недостаточно эффективно работает в утренних и вечерних сумерках. При этом пик электропотребления приходится именно на вечерние часы. Кроме того, мощность электростанции может резко и неожиданно колебаться из-за смены погоды. Из-за относительно небольшой величины солнечной постоянной для солнечной энергетики требуется использование больших площадей земли под электростанции (например, для электростанции мощностью 1 ГВт это может быть несколько десятков квадратных километров). Несмотря на экологическую чистоту получаемой энергии, сами фотоэлементы содержат ядовитые вещества, например, свинец, кадмий, галлий, мышьяк и т. д., а их производство потребляет массу других опасных веществ. Современные фотоэлементы имеют ограниченный срок службы (30-50 лет), и массовое применение поставит в ближайшее же время сложный вопрос их утилизации, который тоже не имеет пока приемлемого с экологической точки зрения решения.

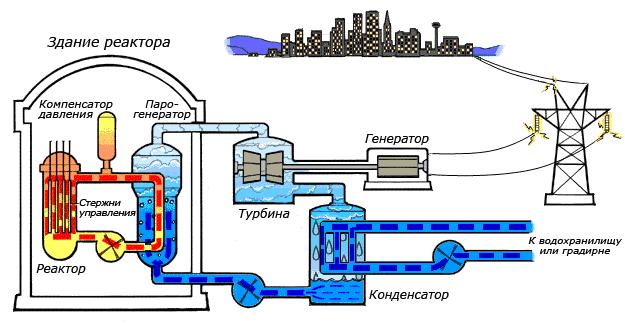

2.8.Атомная энергетика

Ядерная энергия (атомная энергия), внутренняя энергия атомных ядер, выделяющаяся при ядерных превращениях (ядерных реакциях). Использование ядерной энергии основано на осуществлении цепных реакций деления тяжелых ядер и реакций термоядерного синтеза - слияния легких ядер; и те, и другие реакции сопровождаются выделением энергии.К примеру при делении одного ядра выделяется около 200 МэВ. При полном же делении ядер, находящихся в 1 г урана, выделяется энергия 2,3*104 кВтч. Это эквивалентно энергии, получаемой при сгорании 3 т угля или 2,5 т нефти. Управляемая реакция деления ядер используется в ядерных реакторах.

Преимущества:

• низкие и устойчивые (по отношению к стоимости топлива) цены на электроэнергию;

• среднее воздействие на экологическую среду.

Недостатки атомных станций:

• Облучённое топливо опасно, требует сложных и дорогих мер по переработке и хранению;

• Нежелателен режим работы с переменной мощностью для реакторов, работающих на тепловых нейтронах;

• При низкой вероятности инцидентов, последствия их крайне тяжелы

• Большие капитальные вложения, как удельные, на 1 МВт установленной мощности для блоков мощностью менее 700-800 МВт, так и общие, необходимые для постройки станции, её инфраструктуры, а также в случае возможной ликвидации.

Все выше перечисленные альтернативы нефти имеют один, но очень существенный недостаток, они НЕ способны ПОЛНОСТЬЮ заменить нефть как источник энергии. Лишь применением термоядерной энергии может помочь в данной ситуации.

2.9.Термоядерная энергетика

Термоядерная энергия с участием гелия 3 – это безопасная и качественная энергия.

Термоядерные реакции. Выделение энергии при слиянии ядер легких атомов дейтерия, трития или лития с образованием гелия происходит в ходе термоядерных реакций. Эти реакции называются термоядерными, так как могут протекать лишь при очень высоких температурах. В противном случае, силы электрического отталкивания не позволяют ядрам сблизиться настолько, чтобы начали действовать ядерные силы притяжения. Реакции ядерного синтеза являются источником звездной энергии. Эти же реакции протекают при взрыве водородной бомбы. Осуществление управляемого термоядерного синтеза на Земле сулит человечеству новый, практически неисчерпаемый источник энергии. Наиболее перспективна в этом отношении реакция слияния дейтерия и трития.

Если использовать в термоядерном реакторе дейтерия с изотопом гелия-3 вместо применяемых материалов в ядерной энергетике. Интенсивность нейтронного потока падает в 30 раз - соответственно, можно без труда обеспечить срок службы реактора в 30-40 лет (соответственно уменьшается количество выделяемой радиации). После окончания эксплуатации гелиевого реактора высокоактивные отходы не образуются, а радиоактивность элементов конструкции будет так мала, что их можно захоронить буквально на городской свалке, слегка присыпав землей.

Так в чем же проблема? Почему мы до сих пор не используем такое выгодное термоядерное топливо?

Прежде всего, потому, что на нашей планете этого изотопа чрезвычайно мало. Рождается он на Солнце, отчего иногда называется «солнечным изотопом». Его общая масса там превышает вес нашей планеты. В окружающее пространство гелий-3 разносится солнечным ветром. Магнитное поле Земли отклоняет значительную часть этого ветра, а потому гелий-3 составляет лишь одну триллионную часть земной атмосферы - примерно 4000 т. На самой Земле его еще меньше - около 500 кг.

На Луне этого изотопа значительно больше. Там он вкрапляется в лунный грунт «реголит», по составу напоминающий обычный шлак. Речь идет об огромных - практически неисчерпаемых запасах!

Анализ шести образцов грунта, привезенных экспедициями «Аполлон», и двух образцов, доставленных советскими автоматическими станциями «Луна», показал, что в реголите, покрывающем все моря и плоскогорья Луны, содержится до 106 т гелия-3, что обеспечило бы потребности земной энергетики, даже увеличенной по сравнению с современной в несколько раз, на тысячелетие! По современным прикидкам, запасы гелия-3 на Луне на три порядка больше - 109 т.

Кроме Луны, гелий-3 можно найти в плотных атмосферах планет-гигантов, и, по теоретическим оценкам, запасы его только на Юпитере составляют 1020 т, чего хватило бы для энергетики Земли до скончания времен.

Проекты добычи гелия-3

Реголит покрывает Луну слоем толщиной в несколько метров. Реголит лунных морей богаче гелием, чем реголит плоскогорий. 1 кг гелия-3 содержится приблизительно в 100 000 т реголита.

Следовательно, для того, чтобы добыть драгоценный изотоп, необходимо переработать огромное количество рассыпчатого лунного грунта.

С учетом всех особенностей технология добычи гелия-3 должна включать следующие процессы:

1. Добыча реголита.

Специальные «комбайны» будут собирать реголит с поверхностного слоя толщиною около 2 м и доставлять его на пункты переработки или перерабатывать непосредственно в процессе добычи.

2. Выделение гелия из реголита.

При нагреве реголита до 600?С выделяется (десорбируется) 75% содержащегося в реголите гелия, при нагреве до 800?С - почти весь гелий. Нагрев пыли предлагается вести в специальных печах, фокусируя солнечный свет либо пластмассовыми линзами, либо зеркалами.

3. Доставка на Землю космическими кораблями многоразового использования.

При добыче гелия-3 из реголита извлекаются также многочисленные вещества: водород, вода, азот, углекислый газ, азот, метан, угарный газ, - которые могут быть полезны для поддержания лунного промышленного комплекса.

Проект первого лунного комбайна, предназначенного для переработки реголита и выделения из него изотопа гелия-3, был предложен еще группой Дж.Кульчински. В настоящее время частные американские компании разрабатывают несколько прототипов, которые, видимо, будут представлены на конкурс после того, как НАСА определится с чертами будущей экспедиции на Луну.

Понятно, что, кроме доставки комбайнов на Луну, там придется возвести хранилища, обитаемую базу (для обслуживания всего комплекса оборудования), космодром и многое другое. Считается, тем не менее, что высокие затраты на создание развитой инфраструктуры на Луне окупятся сторицей в плане того, что грядет глобальный энергетический кризис, когда от традиционных видов энергоносителей (уголь, нефть, природный газ) придется отказаться.

Если учесть, что нефть кончится через 35-40 лет, то у нас достаточно времени, чтобы реализовать подобный проект. И именно та страна, которая сможет его реализовать, в будущем будет лидером, а если объединить усилия можно добиться большего результата и в более быстрые сроки.

И так, почему термоядерная энергия? Потому что это:

Крупномасштабный источник энергии с избыточным и доступным всюду топливом.

Очень низкое глобальное воздействие на окружающую среду – Нет эмиссии СО2.

- "Повседневное действие" электростанции не требует транспортировки радиоактивных материалов.

Электростанция безопасна, без возможности “расплавления” или “неуправляемой реакции”.

Нет радиоактивных отходов, что не создает проблему для будущих поколений.

Это Выгодно: Для производства 1 Гвт энергии требуется приблизительно 100 кг дейтерия и 3 тонны природного лития, чтобы использовать в течение целого года, производя приблизительно 7 миллиардов Квт час

3.Заключение

И так, энергия – это важный ресурс необходимый для комфортного существования человечества. А добыча энергии – одна из главных проблем человечества. Сейчас активно используется нефть –как источник электрической и топливной энергии.Но она не бесконечна, и запасы ее с каждым годом только уменьшаются. А текущие разработанные альтернативы – не позволяют полностью заменить нефть или же обладают серьезными недостатками.

Единственным на сегодняшний день источником энергии, способным давать необходимое количество энергии для всего человечества и при этом не иметь серьезные недостатков – является термоядерная энергия на основе использования гелия 3. Технология получения энергии из данной реакции трудоемка и требует больших вложений, но получаемая таким образом энергия – экологически чистая и исчисляется в миллиардах киловатт.

Если получать дешевую и экологически чистую энергию, можно максимально заменить нефть, к примеру отказаться от бензиновых двигателей в пользу электрических, производить тепло с использование электричества и пр.Тем самым нефти – как сырьевого ресурса для химического производства, хватит человечеству еще на долгие столетия.

Поэтому на луне (которая является основным источников гелия 3) необходимо создать промышленность. Чтобы создать промышленность, нужно иметь план развития, а это дело нескольких лет и чем раньше начать – тем лучше. Потому что, если придется делать это уже в безвыходной ситуации (во время энергетического криза – к примеру), срочно, это обернется совсем другими расходами.

А та страна, которая быстрее будет развиваться в этом направлении – в будущем станет лидером. Т.к за энергией – будущее.

4.Список использованной литературы

1. http://ru.wikipedia.org/ - всемирная энциклопедия

2. http://www.zlev.ru/61_59.htm - Журнал «Золотой Лев» № 61-62 - издание русской консервативной мысли, Когда кончится нефть?

3. http://www.vz.ru/society/2007/11/25/127214.html -ВЗГЛЯД / Когда кончится нефть

4. http://vz.ru/economy/2007/11/1/121681.html - ВЗГЛЯД / В мире кончается нефть

5. http://bio.fizteh.ru/departments/physchemplasm/topl_element.html ->Альтернатива нефти?. Факультет молекулярной и биологической физики МФТИ. "Физтех- Портал", "Физтех-центр"

6. http://encycl.accoona.ru/?id=74848 - ЯДЕРНАЯ ЭНЕРГИЯ - Интернет-энциклопедия, толковый словарь.

7. http://www.vepr.ru/show.html?id=7 -Откуда берется электричество (история возникновения)

8. http://www.bioenergy.by/mejdu_1.htm -Энергия биомассы. Проект ПРООН/ГЭФ BYE/03/G31 в Беларуси

9. http://bibliotekar.ru/alterEnergy/37.htm - Достоинства и недостатки ветроэнергетики. Принципы преобразования ветровой энергии. Ветроэнергетика

10. http://www.smenergo.ru/hydrogen_enegry/ - Водородная энергетика. Энергия и энергетика.

11. http://works.tarefer.ru/89/100323/index.html Первичные источники питания и термоядерная энергия

12. http://tw.org.ua/board/index.php?showtopic=162 -Термоядерная энергия

13. http://www.helium3.ru/main.php?video=yes - Гелий -3, Helium-3

14. http://razrabotka.ucoz.ru/publ/4-1-0-16 - ГЕЛИЙ-ТРИ - ЭНЕРГИЯ БУДУЩЕГО - лунная программа - Каталог статей - Разработка

15. http://www.fp7-bio.ru/presentations/fisheries/bioetanol.pdf/at_download/file - энергия будущего

16. http://www.scienmet.net/ - Ветрогенератор, ветроэнергетика

17. http://oil-resources.info - топливные ресурсы

18.http://ru.wikipedia.org/wiki/Водородная_энергетика.

19.http://www.ruscourier.ru/archive/2593 -недостатки водорода

20. http://www.intersolar.ru/geothermal/pressa/rbsgeo.html - Энергия из глубин - www.intersolar.ru

21.http://web-japan.org/nipponia/nipponia28/ru/feature/feature09.html - НИППОНИЯ No.28 15 марта 2004г.

22. http://www.kti.ru/forum/img/usersf/pic_41.doc - альтернативные источники энергии

23. http://www.rosnpp.org.ru/aes_preimush.shtml - атомные электростанции

24. http://www.atomstroyexport.ru/nuclear_market/advantage/ - атомная энергия

25. http://solar-battery.narod.ru/termoyad.htm - термоядерная энергия в действии

26.http://business.km.ru/magazin/view.asp?id=7B07CB0288D54DC0AC68C60AF246D693 - Бизнес KM.RU. Будущее российской энергетики - за биотопливом и термоядерной энергией

Гелий - инертный газ 18-й группы периодической таблицы. Это второй самый легкий элемент после водорода. Гелий - газ без цвета, запаха и вкуса, который становится жидким при температуре -268.9 °C. Точки кипения и замерзания его ниже, чем у любого другого известного вещества. Это единственный элемент, который не затвердевает при охлаждении при нормальном атмосферном давлении. Чтобы гелий перешел в твердое состояние, необходимо 25 атмосфер при температуре 1 К.

История открытия

Гелий был найден в газовой атмосфере, окружающей Солнце, французским астрономом Пьером Жансеном, который в 1868 году во время затмения обнаружил яркую желтую линию в спектре солнечной хромосферы. Первоначально предполагалось, что эта линия представляла элемент натрий. В том же году английский астроном Джозеф Норман Локьер наблюдал желтую линию в солнечном спектре, которая не соответствовала известным линиям натрия D 1 и D 2 , и поэтому он назвал ее линией D 3 . Локьер пришел к выводу, что она была вызвана веществом на Солнце, неизвестном на Земле. Он и химик Эдуард Франкленд в названии элемента использовали греческое название Солнца «гелиос».

В 1895 году британский химик сэр Уильям Рамзай доказал существование гелия на Земле. Он получил образец ураноносного минерала клевеита, и после исследования газов, образовавшихся при его нагреве, он обнаружил, что ярко-желтая линия в спектре совпадает с линией D 3 , наблюдаемой в спектре Солнца. Таким образом, новый элемент был окончательно установлен. В 1903 году Рамзи и Фредерик Содду определили, что гелий является продуктом спонтанного распада радиоактивных веществ.

Распространение в природе

Масса гелия составляет около 23% всей массы Вселенной, и элемент является вторым по распространенности в космосе. Он сосредоточен в звездах, где образуется из водорода в результате термоядерного синтеза. Хотя в земной атмосфере гелий находится в концентрации 1 часть на 200 тыс. (5 промилле) и в небольших количествах содержится в радиоактивных минералах, метеоритном железе, а также в минеральных источниках, большие объемы элемента встречаются в Соединенных Штатах (особенно в Техасе, Нью-Мексико, Канзасе, Оклахоме, Аризоне и Юте) в качестве компонента (до 7,6%) природного газа. Небольшие его запасы были обнаружены в Австралии, Алжире, Польше, Катаре и России. В земной коре концентрация гелия равна лишь около 8 частей на миллиард.

Изотопы

Ядро каждого атома гелия содержит два протона, но, как и у других элементов, у него есть изотопы. Они содержат от одного до шести нейтронов, поэтому их массовые числа находятся в диапазоне от трех до восьми. Стабильными из них являются элементы, у которых масса гелия определяется атомными числами 3 (3 He) и 4 (4 He). Все остальные радиоактивны и очень быстро распадаются на другие вещества. Земной гелий не является изначальной составляющей планеты, он образовался в результате радиоактивного распада. Альфа-частицы, испускаемые ядрами тяжелых радиоактивных веществ, представляют собой ядра изотопа 4 He. Гелий не накапливается в больших количествах в атмосфере, потому что гравитации Земли недостаточно, чтобы предотвратить его постепенную утечку в космос. Следы 3 He на Земле объясняются отрицательным бета-распадом редкого элемента водорода-3 (трития). 4 He является наиболее распространенным из стабильных изотопов: соотношение числа атомов 4 He к 3 He составляет около 700 тыс. к 1 в атмосфере и около 7 млн к 1 в некоторых гелийсодержащих минералах.

Физические свойства гелия

Температура кипения и плавления у этого элемента самые низкие. По этой причине гелий существует в за исключением экстремальных условий. Газообразный He в воде растворяется меньше, чем какой-либо другой газ, а скорость диффузии через твердые тела в три раза больше, чем у воздуха. Его показатель преломления ближе всего приближается к 1.

Теплопроводность гелия уступает лишь теплопроводности водорода, а его удельная теплоемкость необычайно высокая. При обычных температурах при расширении он нагревается, а ниже 40 K - охлаждается. Поэтому при Т<40 K гелий можно превратить в жидкость путем расширения.

Элемент является диэлектриком, если не находится в ионизированном состоянии. Как и у других благородных газов, у гелия есть метастабильные энергетические уровни, которые позволяют ему оставаться ионизированным в электрическом разряде, когда напряжение остается ниже потенциала ионизации.

Гелий-4 уникален тем, что обладает двумя жидкими формами. Обычная называется гелий I и существует при температурах от точки кипения 4,21 К (-268,9 °C) до около 2,18 К (-271 °C). Ниже 2,18 K теплопроводность 4 He становится в 1000 раз больше, чем у меди. Эта форма называется гелий II, чтобы отличить ее от обычной. Она обладает сверхтекучестью: вязкость настолько низкая, что не может быть измерена. Гелий II растекается в тонкую пленку на поверхности любого вещества, которого касается, и эта пленка течет без трения даже против силы тяжести.

Менее обильный гелий-3 образует три различные жидкие фазы, две из которых сверхтекучи. Сверхтекучесть в 4 He была обнаружена советским физиком в середине 1930-х годов, и такое же явление в 3 He было впервые замечено Дугласом Д. Ошеровым, Дэвидом М. Ли, и Робертом С. Ричардсоном из США в 1972 году.

Жидкая смесь двух изотопов гелия-3 и -4 при температурах ниже 0,8 К (-272.4 °C) разделяется на два слоя - практически чистого 3 He и смеси 4 He с 6% гелия-3. Растворение 3 He в 4 He сопровождается охлаждающим эффектом, который используется в конструкции криостатов, в которых температура гелия опускается ниже 0,01 К (-273,14 °C) и поддерживается такой в течение нескольких дней.

Соединения

В нормальных условиях гелий химически инертен. В экстремальных можно создать соединения элемента, которые при нормальных показателях температуры и давления не являются стабильными. Например, гелий может образовывать соединения с йодом, вольфрамом, фтором, фосфором и серой, когда он подвергается действию электрического тлеющего разряда при бомбардировке электронами или в состоянии плазмы. Таким образом, были созданы HeNe, HgHe 10 , WHe 2 и молекулярные ионы Не 2 + , Не 2 ++ , HeH + и HeD + . Эта техника также позволила получить нейтральные молекулы Не 2 и HgHe.

Плазма

Во Вселенной преимущественно распространен ионизированный гелий, свойства которого существенно отличаются от молекулярного. Электроны и протоны его не связаны, и он обладает очень высокой электропроводностью даже в частично ионизированном состоянии. На заряженные частицы сильное воздействие оказывают магнитные и электрические поля. Например, в солнечном ветре ионы гелия вместе с ионизированным водородом взаимодействуют с магнитосферой Земли, вызывая северные сияния.

Открытие месторождений в США

После бурения скважины в 1903 году в Декстере, штат Канзас, был получен негорючий газ. Первоначально не было известно, что в нем содержится гелий. Какой газ был найден, определил геолог штата Эразмус Хаворт, который собрал его образцы и в университете Канзаса с помощью химиков Кэди Гамильтона и Дэвида Макфарланда обнаружил, что тот содержит 72% азота, 15% метана, 1% водорода и 12% не было идентифицировано. Проведя последующие анализы, ученые обнаружили, что 1,84% пробы составляет гелий. Так узнали о том, что данный химический элемент присутствует в огромных количествах в недрах Великих равнин, откуда его можно извлечь из природного газа.

Промышленное производство

Это сделало Соединенные Штаты лидером мирового производства гелия. По предложению сэра Ричарда Трельфалла, ВМС США профинансировали три небольших экспериментальных завода для получения этого вещества во время Первой мировой войны с целью обеспечить заградительные аэростаты легким негорючим подъемным газом. По данной программе были произведены в общей сложности 5700 м 3 92-процентного He, хотя до этого были получены лишь менее 100 л газа. Часть этого объема была использована в первом в мире гелиевом дирижабле С-7, который совершил свой первый рейс из Хэмптон-Роудс в Боллинг-Филд 7 декабря 1921 года.

Хотя процесс низкотемпературного сжижения газа в то время не был достаточно разработан, чтобы оказаться существенным во время Первой мировой войны, производство продолжалось. Гелий в основном использовался в качестве подъемного газа в летательных аппаратах. Спрос на него вырос во время Второй мировой войны, когда его стали применять при экранированной дуговой сварке. Элемент также имел важное значение в проекте создания атомной бомбы «Манхэттен».

Национальный запас США

В 1925 году правительство Соединенных Штатов создало Национальный запас гелия в Амарилло, штат Техас, с целью обеспечения военных дирижаблей во время войны и коммерческих воздушных кораблей в мирное время. Использование газа после Второй мировой сократилось, но запас был увеличен в 1950-х годах для обеспечения, среди прочего, его поставок в качестве теплоносителя, применяемого в производстве кислородно-водородного ракетного топлива в период космической гонки и холодной войны. Использование гелия в США в 1965 году в восемь раз превысило пиковое потребление военного времени.

После принятия закона о гелии 1960 года Горное бюро подрядило 5 частных предприятий для извлечения элемента из природного газа. Для этой программы был построен 425-км газопровод, соединивший эти заводы с правительственным частично истощенным газовым месторождением неподалеку от Амарилло в Техасе. Гелий-азотная смесь закачивалась в подземное хранилище и оставалась там, пока в ней не возникала необходимость.

К 1995 году был собран запас объемом миллиард кубометров, а задолженность Национального резерва составила 1,4 млрд долларов, что побудило Конгресс США в 1996 г. поэтапно отказаться от него. После принятия в 1996 г. закона о приватизации гелия Министерство природных ресурсов приступило к ликвидации хранилища в 2005 году.

Чистота и объемы производства

Гелий, произведенный до 1945 года, имел чистоту около 98%, остальные 2% приходились на азот, что было достаточным для дирижаблей. В 1945 г. было произведено небольшое количество 99,9-процентного газа для использования в дуговой сварке. К 1949 г. чистота получаемого элемента достигла 99,995%.

На протяжении многих лет Соединенные Штаты производили более 90% мирового объема коммерческого гелия. Начиная с 2004 года, ежегодно его вырабатывалось 140 млн м 3 , 85% из которых приходится на США, 10% производилось в Алжире, а остальное - в России и Польше. Основными источниками гелия в мире являются газовые месторождения Техаса, Оклахомы и Канзаса.

Процесс получения

Гелий (чистотой 98,2%) выделяют из природного газа путем сжижения других компонентов при низких температурах и при высоких давлениях. Адсорбция других газов охлажденным активированным углем позволяет добиться чистоты 99,995%. Небольшой объем гелия производится при сжижении воздуха в больших масштабах. Из 900 т воздуха можно получить около 3,17 куб. м газа.

Сферы применения

Благородный газ нашел применение в разных областях.

• Гелий, свойства которого позволяют получать сверхнизкие температуры, используется как охлаждающий агент в Большом адронном коллайдере, сверхпроводящих магнитах аппаратов МРТ и спектрометров ядерного магнитного резонанса, спутниковой аппаратуры, а также для сжижения кислорода и водорода в ракетах «Аполлон».
• В качестве инертного газа для сварки алюминия и др. металлов, при производстве оптоволокна и полупроводников.
• Для создания давления в топливных баках ракетных двигателей, особенно тех, которые работают на жидком водороде, т. к. только гелий газообразный сохраняет свое агрегатное состояние, когда водород остается жидким);
• He-Ne используются для сканирования штрих-кодов на кассах в супермаркетах.
• Гелий-ионный микроскоп позволяет получить лучшие изображения, чем электронный.
• Благодаря высокой проницаемости благородный газ используется для проверки утечек, например, в системах кондиционирования воздуха автомобилей, а также для быстрого наполнения подушек безопасности при столкновении.
• Низкая плотность позволяет наполнять декоративные шары с гелием. Инертный газ заменил взрывоопасный водород в дирижаблях и воздушных шарах. Например, в метеорологии, шары с гелием используются для подъема измерительных приборов.
• В криогенной технике служит теплоносителем, поскольку температура этого химического элемента в жидком состоянии минимально возможная.
• Гелий, свойства которого обеспечивают ему низкую реактивность и растворимость в воде (и крови), в смеси с кислородом нашел применение в дыхательных составах для подводного плавания с аквалангом и проведения кессонных работ.
• Метеориты и горные породы анализируются на содержание данного элемента для определения их возраста.

Гелий: свойства элемента

Основные физические свойства He следующие:

• Атомный номер: 2.
• Относительная масса атома гелия: 4,0026.
• Точка плавления: нет.
• Точка кипения: -268,9 °C.
• Плотность (1 атм, 0 °C): 0,1785 г/п.
• Состояния окисления: 0.

Этот изотоп планируется добывать на Луне для нужд термоядерной энергетики. Однако это дело далекого будущего. Тем не менее гелий-3 чрезвычайно востребован уже сегодня — в частности, в медицине.

Владимир Тесленко

Общее количество гелия-3 в атмосфере Земли оценивается всего лишь в 35 000 т. Его поступление из мантии в атмосферу (через вулканы и разломы в коре) составляет несколько килограммов в год. В лунном реголите гелий-3 постепенно накапливался в течение сотен миллионов лет облучения солнечным ветром. В результате тонна лунного грунта содержит 0,01 г гелия-3 и 28 г гелия-4; это изотопное соотношение (~0,04%) значительно выше, чем в земной атмосфере.

Амбициозные планы добычи гелия-3 на Луне, на полном серьезе рассматриваемые не только космическими лидерами (Россия и США), но и новичками (Китай и Индия), связаны с надеждами, которые возлагают на этот изотоп энергетики. Ядерная реакция 3Не+D→4Не+p имеет ряд преимуществ по сравнению с наиболее достижимой в земных условиях дейтериево-тритиевой реакцией T+D→4Не+n.

К этим преимуществам относится в десятки раз более низкий поток нейтронов из зоны реакции, что резко уменьшает наведенную радиоактивность и деградацию конструкционных материалов реактора. Кроме того, один из продуктов реакции — протоны — в отличие от нейтронов, легко улавливаются и могут быть использованы для дополнительной генерации электроэнергии. При этом и гелий-3, и дейтерий неактивны, их хранение не требует особых мер предосторожности, а при аварии реактора с разгерметизацией активной зоны радиоактивность выброса близка к нулю. Есть у гелий-дейтериевой реакции и серьезный недостаток — значительно более высокий температурный порог (для начала реакции требуется температура порядка миллиарда градусов).

Хотя все это дело будущего, гелий-3 чрезвычайно востребован и сейчас. Правда, не для энергетики, а для ядерной физики, криогенной промышленности и медицины.

Магнитно-резонансная томография

С момента своего появления в медицине магнитно-резонансная томография (МРТ) стала одним из основных диагностических методов, позволяющих без всякого вреда заглянуть «внутрь» различных органов.

Примерно 70% массы человеческого тела приходится на водород, ядро которого, протон, обладает определенным спином и связанным с ним магнитным моментом. Если поместить протон во внешнее постоянное магнитное поле, спин и магнитный момент ориентируются либо вдоль поля, либо навстречу, причем энергия протона в первом случае будет меньше, чем во втором. Протон можно перевести из первого состояния во второе, передав ему строго определенную энергию, равную разнице между этими энергетическими уровнями, — например, облучая его квантами электромагнитного поля с определенной частотой.

Как намагнитить гелий-3

Простейшим и самым прямым способом намагнитить гелий-3 является его охлаждение в сильном магнитном поле. Однако эффективность этого метода весьма низка, к тому же он требует сильных магнитных полей и низких температур. Поэтому на практике применяют метод оптической накачки — передачи атомам гелия спина от поляризованных фотонов накачки. В случае с гелием-3 это происходит в два этапа — оптическая накачка в метастабильном состоянии и спиновый обмен между атомами гелия в основном и метастабильном состоянии. Технически это реализуется путем облучения лазерным излучением с круговой поляризацией ячейки с гелием-3, переведенного в метастабильное состояние слабым высокочастотным электрическим разрядом, в присутствии слабого магнитного поля. Поляризованный гелий можно хранить в сосуде с внутренним покрытием из цезия при давлении 10 атмосфер в течение порядка 100 часов.

Именно так и устроен МР-томограф, только обнаруживает он не отдельные протоны. Если поместить образец, содержащий большое количество протонов в мощное магнитное поле, то количества протонов с магнитным моментом, направленным вдоль и навстречу полю, окажутся примерно равными. Если начать облучать этот образец электромагнитным излучением строго определенной частоты, все протоны с магнитным моментом (и спином) «вдоль поля» перевернутся, заняв положение «навстречу полю». При этом происходит резонансное поглощение энергии, а во время процесса возвращения к исходному состоянию, называемому релаксацией, — переизлучение полученной энергии, которое можно обнаружить. Это явление и называется ядерным магнитным резонансом, ЯМР. Средняя поляризация вещества, от которой зависит полезный сигнал при ЯМР, прямо пропорциональна напряженности внешнего магнитного поля. Чтобы получить сигнал, который можно обнаружить и отделить от шумов, требуется сверхпроводящий магнит — только ему под силу создать магнитное поле с индукцией порядка 1−3 Тл.

Магнитный газ

МР-томограф «видит» скопления протонов, поэтому отлично подходит для изучения и диагностики мягких тканей и органов, содержащих большие количества водорода (в основном в виде воды), а также дает возможность различать магнитные свойства молекул. Таким способом можно, скажем, отличить артериальную кровь, содержащую гемоглобин (основной переносчик кислорода в крови), от венозной, содержащей парамагнитный дезоксигемоглобин, — именно на этом основана фМРТ (функциональная МРТ), позволяющая отслеживать активность нейронов головного мозга.

Но, увы, такая замечательная методика, как МРТ, совершенно не приспособлена для изучения заполненных воздухом легких (даже если наполнить их водородом, сигнал от газообразной среды с низкой плотностью будет слишком слаб на фоне шумов). Да и мягкие ткани легких не слишком хорошо видны с помощью МРТ, поскольку они «пористые» и содержат мало водорода.

Можно ли обойти это ограничение? Можно, если использовать «намагниченный» газ — в этом случае средняя поляризация будет определяться не внешним полем, потому что все (или почти все) магнитные моменты будут ориентированы в одном направлении. И это вовсе не фантастика: в 1966 году французский физик Альфред Кастлер получил Нобелевскую премию с формулировкой «За открытие и разработку оптических методов исследования резонансов Герца в атомах». Он занимался вопросами оптической поляризации спиновых систем — то есть как раз «намагничиванием» газов (в частности, гелия-3) с помощью оптической накачки при резонансном поглощении фотонов с круговой поляризацией.

Ядерный магнитный резонанс использует магнитные свойства ядер водорода — протонов. Без внешнего магнитного поля магнитные моменты протонов ориентированы произвольно (как на первом изображении). При наложении мощного магнитного поля магнитные моменты протонов ориентируются параллельно полю — либо «вдоль», либо «навстречу». Два этих положения имеют разную энергию (2). Радиочастотный импульс с резонансной частотой, соответствующей разнице энергий, «переворачивает» магнитные моменты протонов «навстречу» полю (3). После окончания радиочастотного импульса происходит обратный «переворот», и протоны излучают на резонансной частоте. Этот сигнал принимается радиочастотной системой томографа и используются компьютером для построения изображения (4).

Дышите глубже

Пионерами использования поляризованных газов в медицине стала группа исследователей из Принстона и Нью-йоркского университета в Стони-Брук. В 1994 году ученые опубликовали в журнале Nature статью, в которой впервые было продемонстрировано изображение легких мыши, полученное с помощью МРТ.

Правда, МРТ не совсем стандартной — методика была основана на отклике не ядер водорода (протонов), а ядер ксенона-129. К тому же газ был не совсем обычным, а гиперполяризованным, то есть заранее «намагниченным». Так родился новый метод диагностики, который вскоре начали применять и в человеческой медицине.

Гиперполяризованный газ (обычно в смеси с кислородом) попадает в самые дальние закоулки легких, что дает возможность получить МРТ-снимок с разрешением на порядок выше лучших рентгеновских снимков. Можно даже построить детальную карту парциального давления кислорода в каждом участке легких и потом сделать заключение о качестве кровяного потока и диффузии кислорода в капиллярах. Эта методика позволяет изучить характер вентиляции легких у астматиков и контролировать процесс дыхания критических пациентов на уровне альвеол.

Как работает МРТ. МР-томограф обнаруживает скопления протонов — ядер атомов водорода. Поэтому МР-томография показывает различия в содержании водорода (в основном воды) в различных тканях. Существуют и другие способы отличать одну ткань от другой (скажем, различия в магнитных свойствах), которые применяются в специализированных исследованиях.

Достоинства МРТ с использованием гиперполяризованных газов этим не ограничиваются. Поскольку газ гиперполяризован, уровень полезного сигнала оказывается значительно выше (примерно в 10000 раз). Это означает, что отпадает необходимость в сверхсильных магнитных полях, и приводит к конструкции так называемых слабопольных МР-томографов — они дешевле, мобильнее и гораздо просторнее. В таких установках используются электромагниты, создающие поле порядка 0,005 Тл, что в сотни раз слабее стандартных МР-томографов.

Маленькое препятствие

Хотя первые эксперименты в этой области проводились с гиперполяризованным ксеноном-129, вскоре его заменил гелий-3. Он безвреден, позволяет получать более четкие изображения, чем ксенон-129, имеет в три раза больший магнитный момент, что обусловливает более сильный сигнал в ЯМР. Кроме того, обогащение ксенона-129 из-за близости массы с другими изотопами ксенона — дорогой процесс, да и достижимая поляризация газа существенно ниже, чем у гелия-3. К тому же ксенон-129 обладает седативным эффектом.

Но если слабопольные томографы просты и дешевы, почему же метод МРТ с гиперполяризованным гелием не используется сейчас в каждой поликлинике? Есть одно препятствие. Но зато какое!

Наследие холодной войны

Единственный способ получения гелия-3 — распад трития. Большая часть запасов 3He обязана своим происхождением распаду трития, произведенного во время ядерной гонки вооружений в период холодной войны. В США к 2003 году было накоплено примерно 260 000 л «сырого» (неочищенного) гелия-3, а к 2010 году осталось только 12000 л незадействованного газа. В связи с возрастанием спроса на этот дефицитный газ в 2007 году даже было восстановлено производство ограниченных количеств трития, и до 2015 года планируется дополнительно получать по 8000 л гелия-3 ежегодно. При этом годовой спрос на него уже сейчас составляет не менее 40 000 л (из них только 5% используется в медицине). В апреле 2010 года американский Комитет по науке и технологии США сделал вывод, что нехватка гелия-3 приведет к реальным негативным последствиям для многих областей. Даже ученые, работающие в ядерной отрасли США, испытывают трудности с приобретением гелия-3 из запасов государства.

Охлаждение смешиванием

Еще одна отрасль, которая не может обойтись без гелия-3 — это криогенная промышленность. Для достижения сверхнизких температур применяется т.н. рефрижератор растворения, который использует эффект растворения гелия-3 в гелии-4. При температуре ниже 0.87 К смесь разделяется на две фазы — богатую гелием-3 и гелием-4. Переход между этими фазами требует энергии, и это дает возможность охлаждения до очень низких температур — до 0,02 К. Простейшее такое устройство имеет достаточный запас гелия-3, который постепенно перемещается через границу раздела фаз в фазу, богатую гелием-4 с поглощением энергии. Когда запас гелия-3 закончится, устройство не сможет работать далее — оно «одноразовое».
Именно такой способ охлаждения, в частности, использовался в орбитальной обсерватории Planck Европейского космического агентства. В задачу «Планка» входила регистрация анизотропии реликтового излучения (с температурой около 2,7 К) с высоким разрешением с помощью 48 болометрических детекторов HFI (High Frequency Instrument), охлаждаемых до 0,1 К. До того, как запас гелия-3 в системе охлаждения был исчерпан, «Планк» успел сделать 5 снимков неба в микроволновом диапазоне.

Аукционная цена гелия-3 колеблется в районе $2000 за литр, причем никаких тенденций к снижению не наблюдается. Дефицит этого газа обусловлен тем, что основная часть гелия-3 используется для изготовления нейтронных детекторов, которые применяются в устройствах для обнаружения ядерных материалов. Такие детекторы регистрируют нейтроны по реакции (n, p) — захвату нейтрона и испусканию протона. А чтобы засечь попытки завоза ядерных материалов, таких детекторов требуется очень много — сотни тысяч штук. Именно по этой причине гелий-3 стал фантастически дорог и малодоступен для массовой медицины.

Впрочем, надежды есть. Правда, возлагаются они не на лунный гелий-3 (его добыча остается отдаленной перспективой), а на тритий, образующийся в тяжеловодных реакторах типа CANDU, которые эксплуатируются в Канаде, Аргентине, Румынии, Китае и Южной Корее.

Нужно понять, что сегодня исследование Солнечной системы, изучение внеземного вещества, химического строения Луны и планет, поиск внеземных форм жизни, понимание физики Вселенной — это передовая линия фундаментальной науки. Современные космические исследования следует рассматривать не как одно из направлений или разделов науки, а как этап развития науки. Без результатов, полученных в космических исследованиях, неполноценны ни физика, ни биология, ни химия, ни геологические науки.

Отступление на задний план страны, имеющей богатый опыт и традиции космических исследований, не может не вызывать тревогу и желание понять причины.

Э. М. Галимов

Гелий 3 - мифическое топливо будущего

Наверное мало чего в области термоядерной энергетики окружено мифами, как Гелий 3. В 80х-90х он был активно популяризирован, как топливо, которое решит все проблемы управляемого термоядерного синтеза, а так же как один из поводов выбраться с Земли (т.к. на земле его буквально считанные сотни килограмм, а на луне миллиард тонн) и заняться, наконец, освоением Солнечной системы. Все это базируется на очень странных представлениях о возможностях, проблемах и потребностях несуществующей сегодня термоядерной энергетики, о чем мы и поговорим

Помните, я писал, что магниты тороидального поля ИТЭР, которые создают противодавление плазме - абсолютно рекордные изделия, единственные по параметрам в мире? Так вот, поклонники He3 предлагают сделать магниты в 500 раз мощнее.

Добыча гелия-3 на Луне обеспечит землян энергией на 5 тыс лет

Имеющиеся на Луне запасы гелия-3 могут обеспечить землян энергией на пять тысяч лет вперед, заявил в среду на мультимедийной лекции в РИА Новости доктор физико-математических наук, заведующий отделом исследований Луны и планет Государственного астрономического института МГУ им. Ломоносова Владислав Шевченко.

Возможности обеспечения жителей Земли энергоносителями небезграничны, их запасы на нашей планете будут исчерпаны в ближайшие столетия. Вместе с тем, в США уже подсчитали, что имеющиеся на Луне запасы гелия-3 могут обеспечить землян энергией, как минимум, на пять тысяч лет вперед, - сказал Шевченко.

Да, стоимость одной тонны гелия-3 составит примерно миллиард долларов при том, что будет создана необходимая инфраструктура добычи и доставки с Луны. Но при этом 25 тонн - а это всего 25 миллиардов долларов, что не так уж много в масштабах государств нашей планеты - хватит для обеспечения энергией землян в течение года. В настоящее время в год только США тратит на энергоносители примерно 40 миллиардов долларов. Выгода очевидна, - отметил Шевченко.

По его словам, в ближайшем будущем партнерам по Международной космической станции (МКС) следует постепенно переходить от ее эксплуатации к созданию Международной лунной станции (МЛС). Наш путь сейчас - от МКС к МЛС. Получим большую практическую пользу, - заключил ученый.

В настоящее время изотоп гелий-3 на Земле добывают в очень небольших количествах, исчисляемых несколькими десятками граммов в год.

На Луне же запасы этого ценного изотопа составляют, по минимальным оценкам, около 500 тысяч тонн. При термоядерном синтезе, когда в реакцию вступает 1 тонна гелия-3 с 0,67 тоннами дейтерия, высвобождается энергия, эквивалентная сгоранию примерно 15 миллионов тонн нефти.

В интервью газете «Труд» академик Роальд Зиннурович Сагдеев назвал, сенсацию, поднятую вокруг добычи гелия-3 на Луне. не стоящей и выеденного яйца.

Академик Сагдеев сказал, что на недавно прошедших 30-х Королёвских чтениях тон задавали сторонники лунных проектов, которые доказывали, что добыча гелия-3 на Луне выгодная и перспективная задача. Считается, что термоядерные реакторы. работающие на гелии-3, обеспечат человечество энергией на тысячелетия.

Планы создания базы на Луне к 2015 году и добыча и транспортировка гелия-3, которые были представлены на чтениях— совершенно нереальны. Да и гелий-3 понадобится не ранее чем через 80— 100 лет.

Академик Сагдеев сказал, что всё еще не существуют реакторы, работающие на дейтерии и тритии. Хотя, запасы дейтерия в морской воде практически неограничены. Для создания термоядерного реактора, работающего на гелии-3, понадобится ещё около 100 лет. «Словом, построение гелиевого реактора— задача даже не XXI, а XXII века»— говорит Сагдеев.

Поэтому планы создания базы на Луне и добыча там гелия-3— это иллюзия: «На самом деле вся эта шумиха, связанная с предложением добывать гелий-3 на Луне, не стоит и выеденного яйца».

Слова Сагдеева из интервью: «Когда о добыче гелия-3 на Луне рассказывает, например, руководитель РКК „Энергия“ Николай Севастьянов, я внутренне улыбаюсь и даже где-то сочувствую такому увлеченному человеку, оказавшемуся, как это ни удивительно, в плену иллюзий».

Гелий-3 был открыт австралийским ученым Марком Олифантом, во время работы в Кембриджском университете.

Применение 3 He

Гелий-3 применяется при исследовании термоядерного синтеза. Он является побочным продуктом реакций, протекающих на Солнце. На Земле его добывают в очень небольших количествах, исчисляемых несколькими десятками граммов за год. Причиной тому служит наша атмосфера. способствующая процессам реакции Гелия-3 с другими веществами. При термоядерном синтезе 1 тонны гелия-3 высвобождается энергия, равная 15 млн. т. нефти.

Запасы 3 He на Земле

На Земле его запасы приблизительно оцениваются в 500 -1000 килограмм и крайне распылены в атмосфере и горных породах.

Запасы 3 He на Луне

Лунные ресурсы Гелия-3 весьма велики и их должно хватить как минимум на ближайшее тысячелетие. Основной проблемой остаётся то, что управляемый термоядерный синтез до сих пор неосуществлён, и по самым оптимистическом прогнозам, возможность коммерческого использования наступит не раньше 2050 года.

Источники: znaniya-sila.narod.ru, hodar.ru, ria.ru, ru.wikinews.org, traditio-ru.org

Проект “Фобос-Грунт”

Проект “Орион”

Космический корабль Dragon

Многоразовая космическая ракета России

Этапы строительства кремля

Московская архитектура конца XV - начала XVI вв. Этапы строительства Московского Кремля как оборонительного сооружения. Общая характеристика иконописного искусства XVI ...

Тайны Испании – гора Монтсеррат

История Испании чаще всего ассоциируется с конкистадорами, инквизицией, интригами королевского двора и различными тайными обществами. Однако есть в исторической науке...

Греция - страна античных памятников

Кто хоть раз посетил Грецию, тому еще раз захочется вернуться сюда. Ведь Греция наполнена историческими сооружениями, культурой прошлых веков. Главные туристические...

Комплекс неполноценности

Одна из самых интересных концепций в психологии - это комплекс неполноценности. Понимание психологии данного комплекса является важным шагом в решении этой...

Кальмары-гиганты

На побережье острова Тасмания в 2002 году был обнаружен кальмар-гигант, масса которого достигала 250 кг. Конечно, существо было уже мертво, однако ученым все...
